Стандарт: API 6A (ISO 10423)
DN 50 (2 1/16)
Рр 2000 ÷ 5000 psi
Скачать полное описание в формате PDF

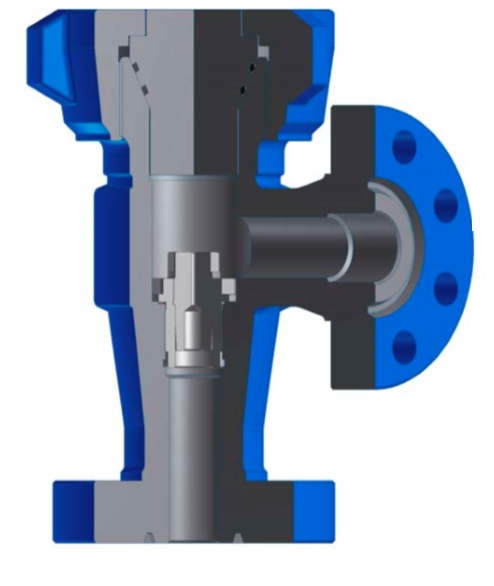

| Основные характеристики • Дроссель нерегулируемый предназначен для ограничения расхода жидкости. Использование дросселя делает возможным эффективный и простой контроль расхода рабочей среды (жидкости), с целью предупреждения эрозии и других вредных воздействий, провоцируемых турбулентностью рабочей среды. Maтериал (таблица А.9.1) • Корпус, крышка и гайка крышки сделаны из сплава хромомолибденовой стали (ХрMo) или нержавеющей стали. Штуцерная втулка и кольцо основания корпуса сделаны из нержавеющей стали с минимум 13% Хрома • Прокладка крышки – VITON. |
Производство и поставка • Дроссель нерегулируемый Termovent разработан и произведен в соответствии со Spec. API 6A (ISO 10243). • Нормативный уровень изделия PSL 1 (PR 1). • Размеры фланцевых соединений в соответствии с Spec. API 6A/тип B. • Кольцевое соединение, резьбовые концы согласно станд. API 5B. CTE и CTE1. • Размеры согласно стандарту изготовителя. • Контроль качества в соответствии с Spec. API 6A (ISO 10423). |
Рекомендации по установке • Перед установкой и первым запуском дроссель нерегулируемый и присоединяемые трубопроводы должны быть полностью очищены от инородных частиц, которые могут повредить внутреннюю и внешнюю поверхности конструкции дросселя. • Покрытие (окраска конструкции) по заказу клиентов Испытания • Испытания дросселей нерегулируемых проводятся по Стандарту API 6A (ISO 10423) |
