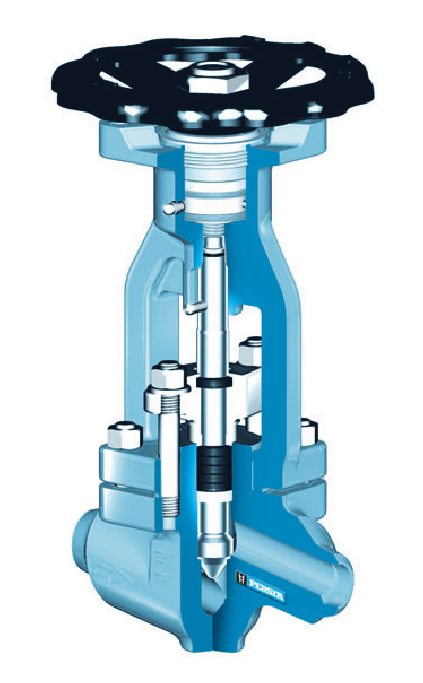

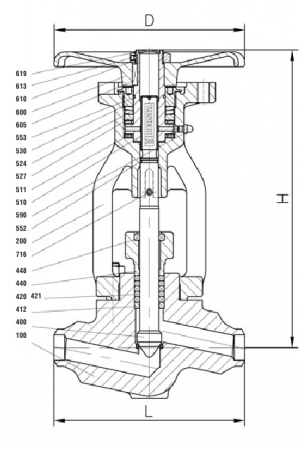

Клапан высокого давления HD 2000 200 LM PN 500 DN 10-65

Исполнение

• Форма прохода с прямой верхней частью
• Корпус кованый
• Невращающийся, выдвижной шпиндель
• Указатель положения /предохранитель от кручения
• Дроссельный воротник
• Резьбовая втулка размещена в игольчатом подшипнике
• Начиная от DN 25 бугель с фланцевой головкой
• Возможно угловое исполнение (202 LM)

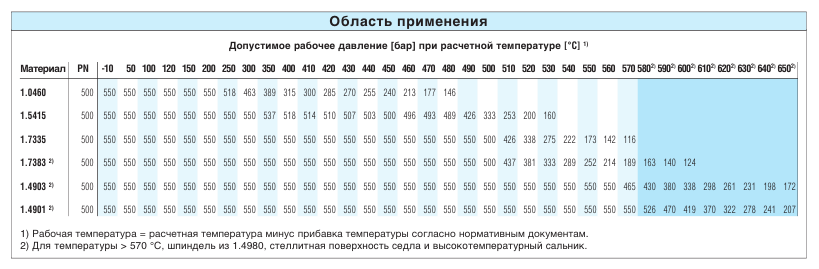

Рабочие параметры

• Рабочее давление до 550 бар
• Рабочая температура от -10 °С до 650 °С

(в зависимости от материала)

Рабочая среда

В зависимости от выбора материала клапаны могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

Области применения

Тепловая и атомная энергетика, предприятия

химической и нефтегазовой промышленности и энерго

объекты других отраслей промышленности, в т.ч. судостроение

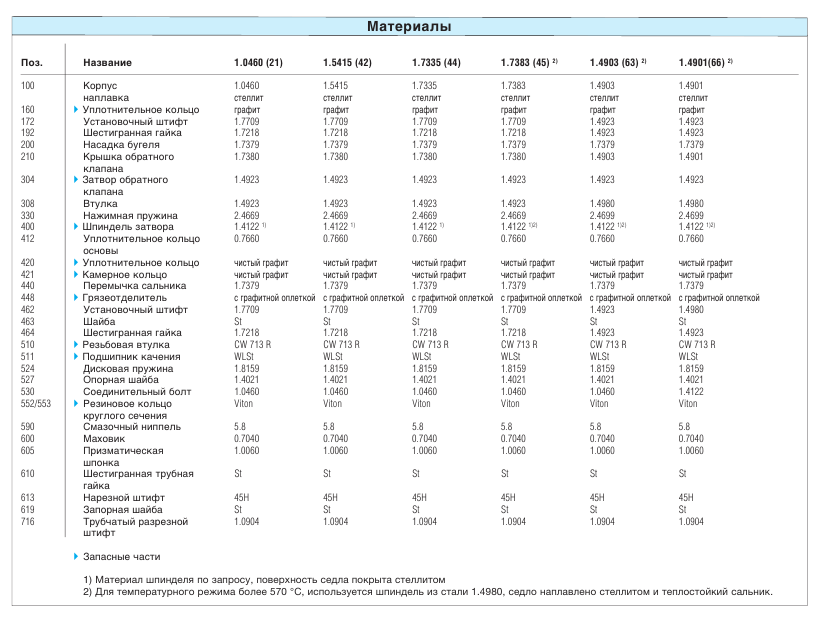

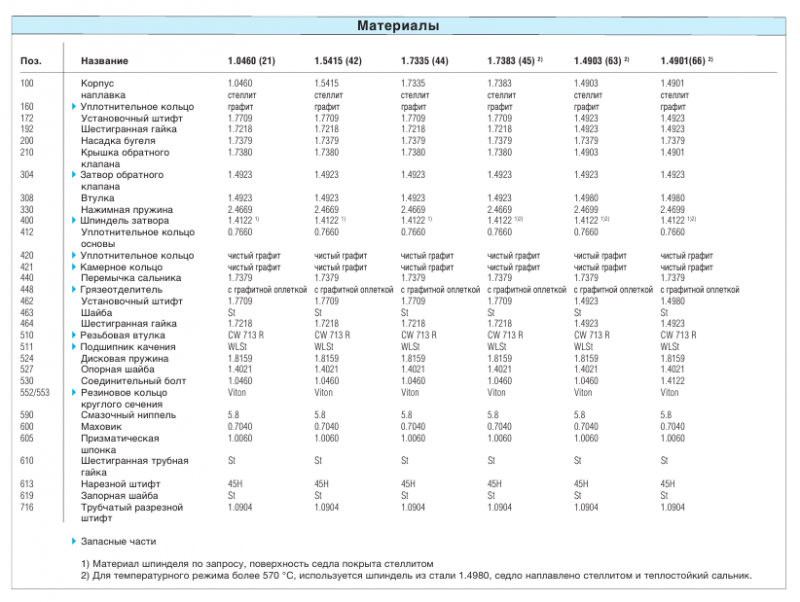

Материалы

• 1.0460
• 1.5415
• 1.7335
• 1.7383
• 1.4903
• 1.4901

Аналог ГОСТ

• ст. 20
• 15М3
• 13Х4М4
• 10Х9М10
• 10Х9МФБ
• 03Х18Н10

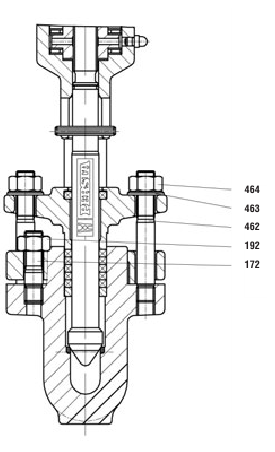

личительные конструктивные особенности

• Седло наплавлено стеллитом
• Затвор и шпиндель цельный. От Т = 570 °С  наплавлена стеллитом

• Уплотнение штока - сальниковое
• Корпус и крышка бугеля состоят из двух частей,

• Резьбовая втулка из бронзы
• Пакет дисковых пружин над верхним

игольчатым подшипником

 Преимущества

• Посадочное кольцо отсутствует, благодаря этому не

появляется щелевая коррозия и отвинчивание

• Нет повреждений между затвором и шпинделем в

результате большой скорости потока

• Отсутствует уплотнение крышки, благодаря чему

сведены к минимуму возможные случаи протечки

• Для улучшения возможности сервисного

обслуживания, например, при дополнительном

шлифовании посадки корпуса

• Уменьшение усилия закрытия клапана

• Для сохранения необходимых замыканий усилий

при различных изменениях длины между шпинделем и консолью бугеля, вызванных температурными изменеиями
