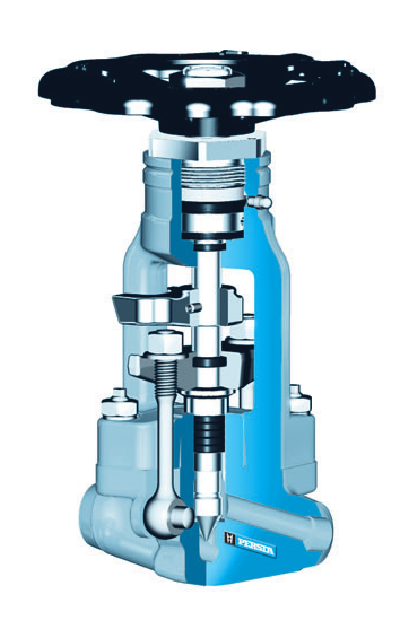

Клапан высокого давления HD 92 200 BM PN 630(320) DN 10-65/50

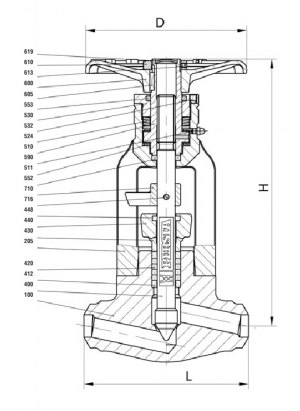

Исполнение

• Форма прохода с прямой верхней частью
• Корпус и бегель кованые
• Невращающийся, выдвижной шпиндель
• Указатель положения
• Дроссельный воротник
• Резьбовая втулка размещена в игольчатом ролике
• Головка бугеля подходит для монтажа

привожных механизмов

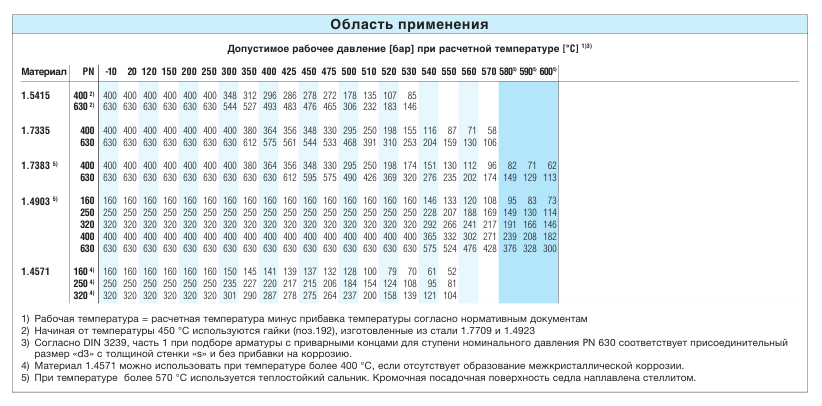

Рабочие параметры

• Рабочее давление до 630 бар
• Рабочая температура от -10 °С до 600 °С

(в зависимости от материала)

Рабочая среда

В зависимости от выбора материала клапаны могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

Области применения

Тепловая и атомная энергетика, предприятия

химической и нефтегазовой промышленности и энерго

объекты других отраслей промышленности, в т.ч. судостроение

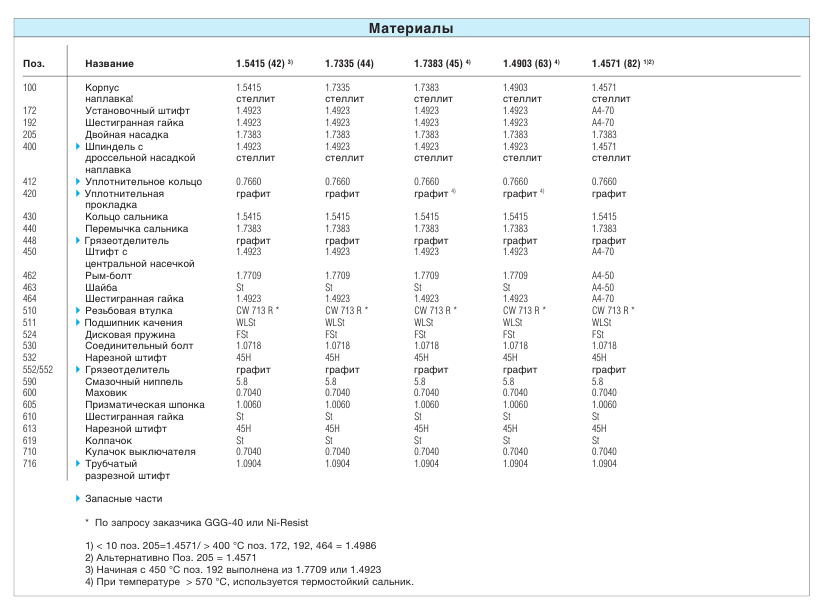

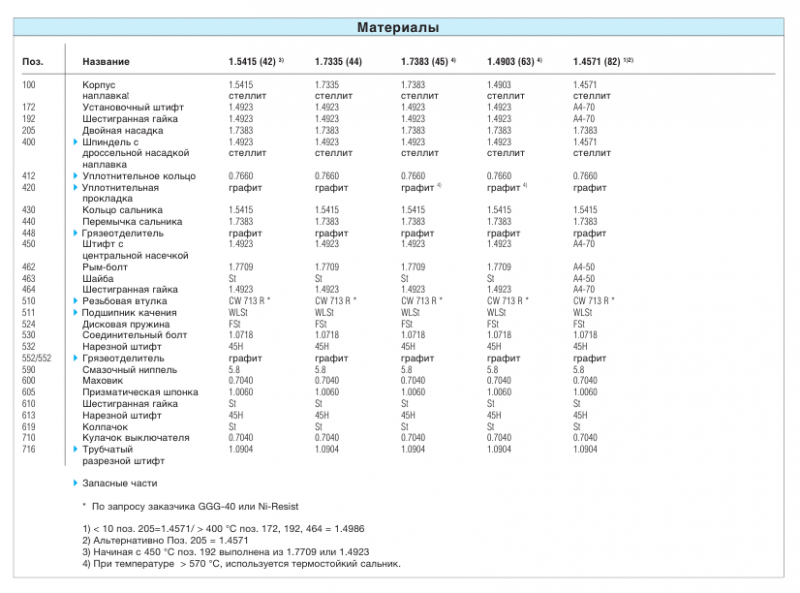

Материалы

• 1.5415
• 1.7335
• 1.7383
• 1.4903
• 1.4571

Аналог ГОСТ

• 15М3
• 13Х4М4
• 10Х9М10
• 10Х9МФБ
• 08Х17Н12М2Т

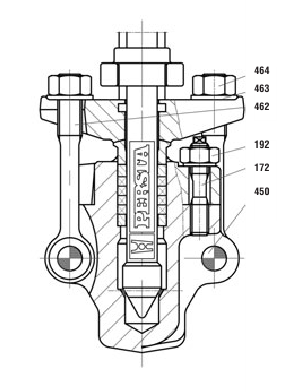

Отличительные конструктивные особенности

• Кромочная посадочная поверхность  седла наплавлена стеллитом
• Затвор и шпиндель цельный. Уплотнительная поверность шпинделя наплавлена стеллитом

• Уплотнение штока - сальниковое
• Корпус и крышка бугеля состоят из двух частей,
• Перемычка и кольцо сальника состоят из двух частей

• Резьбовая втулка из бронзы
• Пакет дисковых пружин над подшипником качения

 Преимущества

• Посадочное кольцо отсутствует, благодаря этому не

появляется щелевая коррозия и отвинчивание

• Нет повреждений между затвором и шпинделем в

результате большой скорости потока

• Отсутствует уплотнение крышки, благодаря чему

сведены к минимуму возможные случаи протечки

• Для улучшения возможности сервисного

обслуживания, например, при дополнительном

шлифовании посадки корпуса

• Во избежание повреждений шпинделя в результате неравномерной затяжки болтов сальника

• Уменьшение усилия закрытия клапана

• Для сохранения необходимых замыканий усилий

при различных изменениях длины между шпинделем и консолью бугеля, вызванных температурными изменеиями
