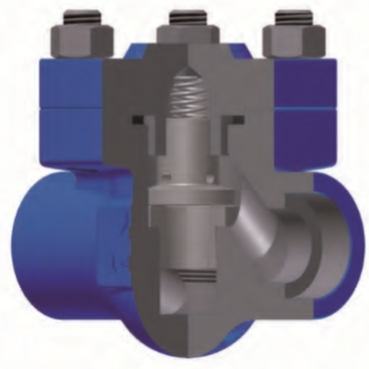

Картинка:
Стандарт: API 602 (ISO 15761)
DN 8 ( 1/4”) ÷ DN 50 ( 2”)
Class 150 ÷ Class 1500
Скачать полное описание в формате PDF
| Основные характеристики • Корпус и крышка клапана изготавливаются ковкой из стали • Корпус и крышка соединены шпильками (BB) • Диск с прижимающей пружиной • Диск клапана перемещается вертикально по направляющей клапана относительно потока рабочей среды • Рабочие кромки диска и диска могут быть из основного материала или с наплавкой Применение • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях Рабочие среды • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов |
Давление и температура (таблица Б.5.8) • Class 150 до Class 1500 • Tемпература дo 600 oC Maтериал (таблица Б.5.1) • Углеродистая, легированная и нержавеющая сталь Преимущества • Длительный срок эксплуатации • Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу • Простота в обращении и обслуживании • Возможность установки в любом положении |
Дополнительные варианты • Диск с мягким уплотнением и сальник из PTFE • Присоединение фланцевое или под приварку по стандартам: ГОСТ, DIN, EN... • Покрытие (окраска конструкции) по заказу клиентов • Клапаны с ответными фланцами, прокладками и крепежом Испытания • Испытания клапанов проводятся по Стандарту API 598 |
