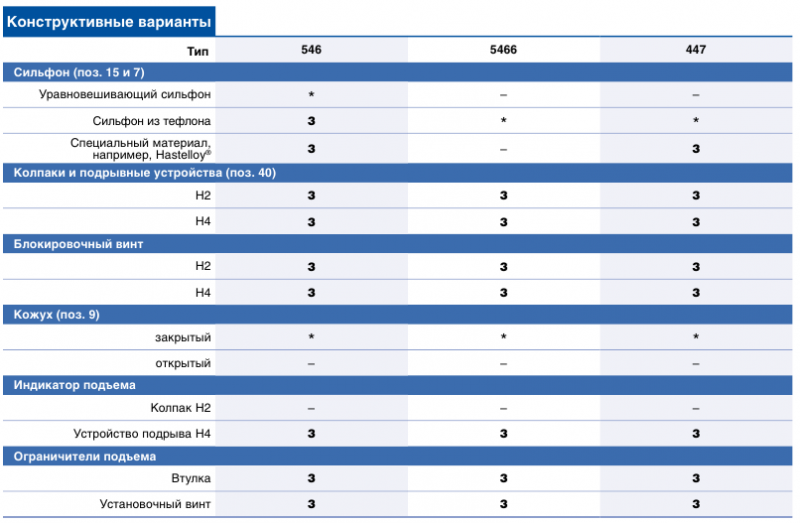

LESER - Дополнительное оборудование и конструктивные исполнения

Картинка:

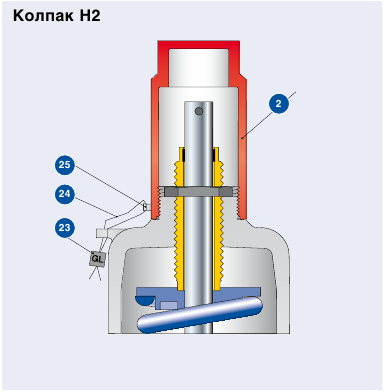

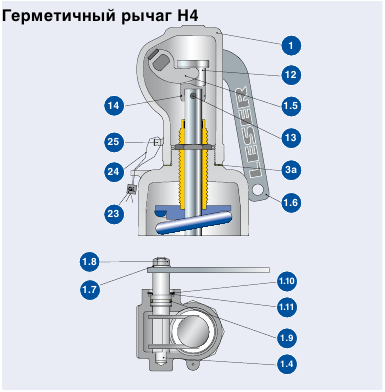

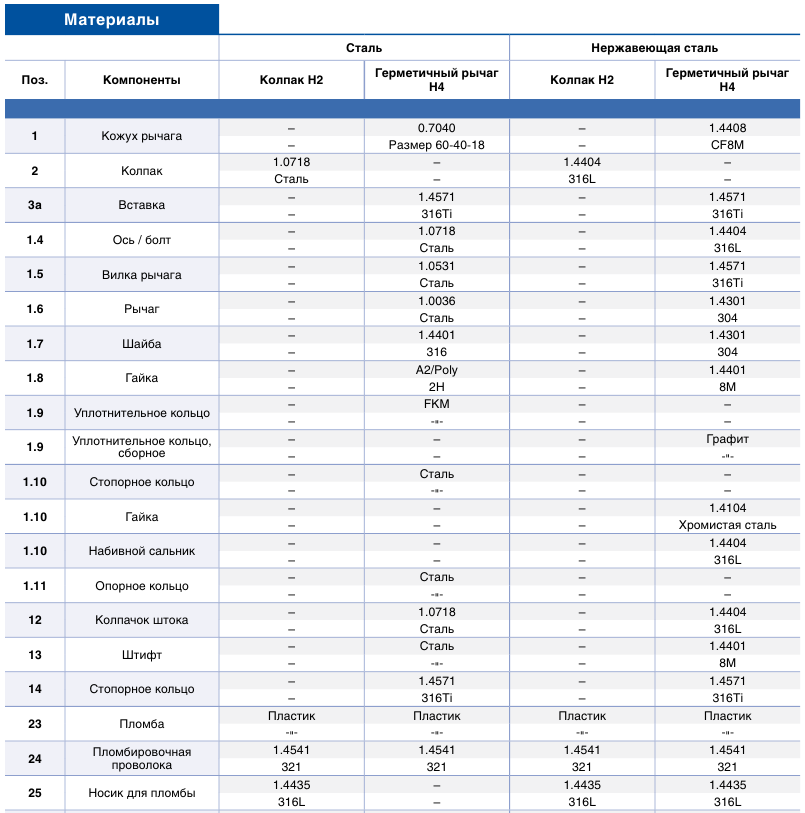

Колпаки и рычаг – компоненты узла в поз. 40

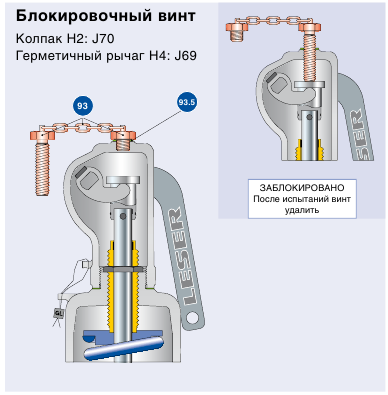

Блокировочный винт

Блокировочный винт прижимает шток и удерживает
предохранительный клапан закрытым, даже когда
давление в системе превышает установочное.

Назначение блокировочного винта:

–  проведение гидравлических испытаний системы без
демонтажа предохранительного клапана;
–  чтобы была возможность индивидуальной настройки
предохранительных клапанов, когда их в системе
несколько. После испытаний блокировочный винт
следует удалить, поскольку в противном случае
предохранительный клапан не сможет защищать
систему от недопустимого сверхдавления.





Обратите внимание:
– Компания LESER оставляет за собой право вносить изменения.
– Фирма LESER может без предварительного уведомления применять более высококачественные материалы.
– Материал для любой детали можно изменить в соответствии с техническими требованиями заказчика.






Уравновешивающий сильфон и компенсация противодавления

Компенсация противодавления

Противодавление воздействует на обратную сторону диска, создавая силу (Fc), которая
стремится закрыть предохранительный клапан. Фактическая величина этой силы зависит
от диаметра седла и уровня противодавления. У сильфона из нержавеющей стали с
противоположной стороны такая же площадь, как у седла. Противодавление также
воздействует на эту поверхность и создает направленную в сторону открытия силу Fo,
которая компенсирует закрывающее усилие Fc.

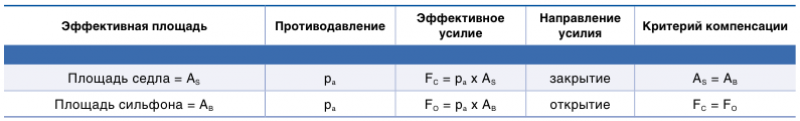

Их взаимодействие иллюстрируется следующей таблицей:

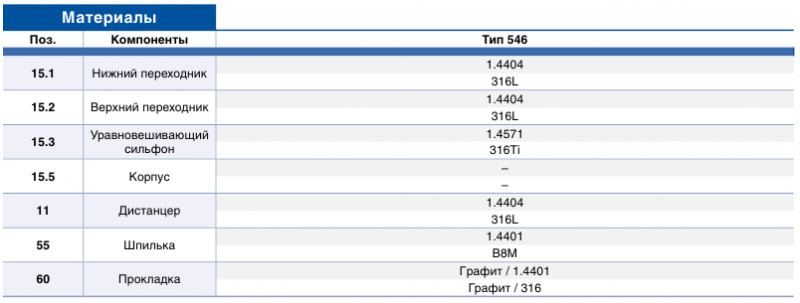

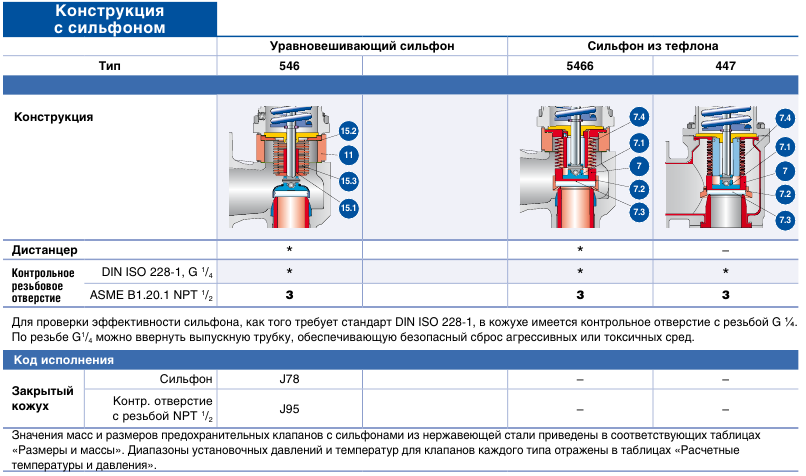

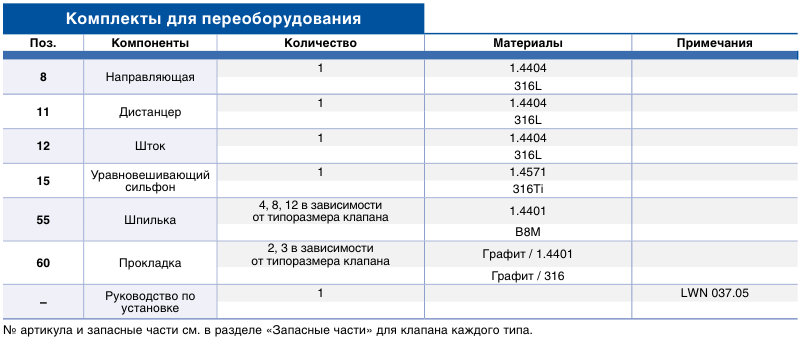

Уравновешивающий сильфон типа 546 – компонент узла в поз. 15

Компания LESER для предохранительных клапанов предлагает конструкции с уравновешивающими сильфонами. Уравновешивающий
сильфон применяется в двух случаях:
– для компенсации противодавления;
–  чтобы полностью изолировать кожух от выпускной камеры.
По особому заказу поставляются сильфоны из сплава Hastelloy или специальных материалов

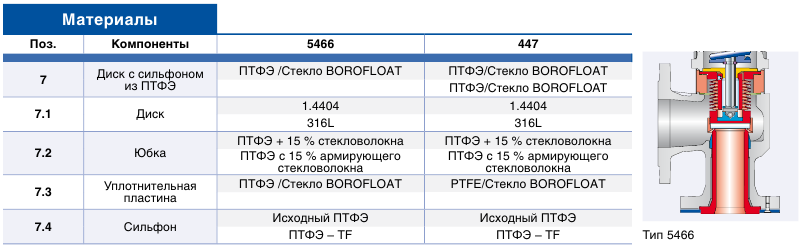

Сильфон из ПТФЭ для клапанов типа 5466 и 477 – компонент узла в поз. 7

Сильфон из ПТФЭ является альтернативой сильфону из
нержавеющей стали.
Сильфон из ПТФЭ применяется в качестве:
– экономичной замены сильфона из специальных материалов;
– герметичной изоляции дистанцера от продувочной камеры

Максимальное давление, которое могут выдерживать сильфоны
из ПТФЭ в клапанах типа 5466 и 447 – 1,6 бар.
Эта величина складывается из увеличенного противодавления,
образующегося при продувке клапана, и внешнего
противодавления, возникшего в продуваемой системе

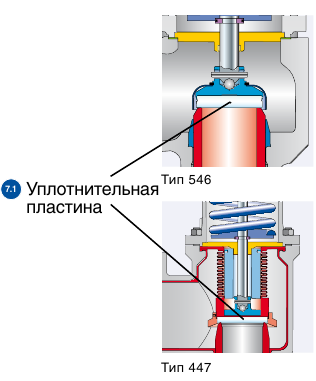

Уплотнительная пластина – узел в поз. 7



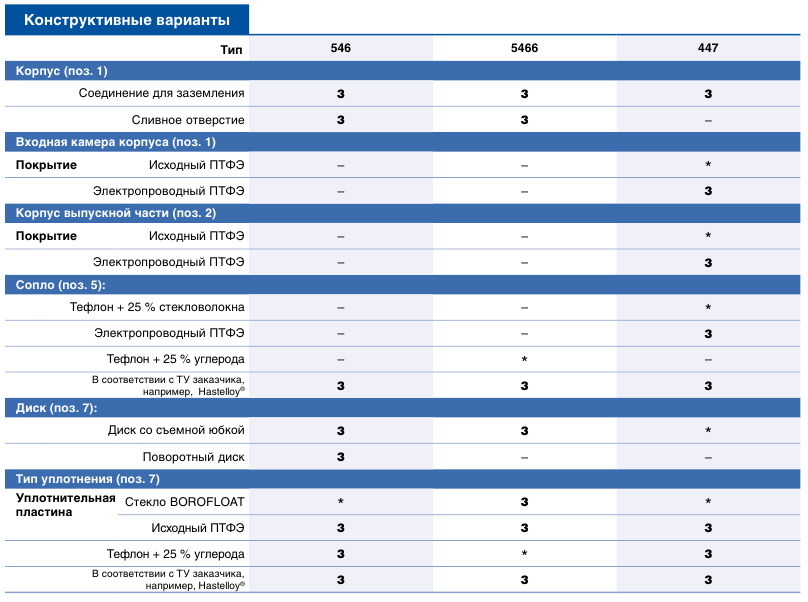

Тип 546, 5466 и Тип 447
Седло с неметаллическим уплотнением, сопло, поз. 5,
и диск – узел в поз. 7

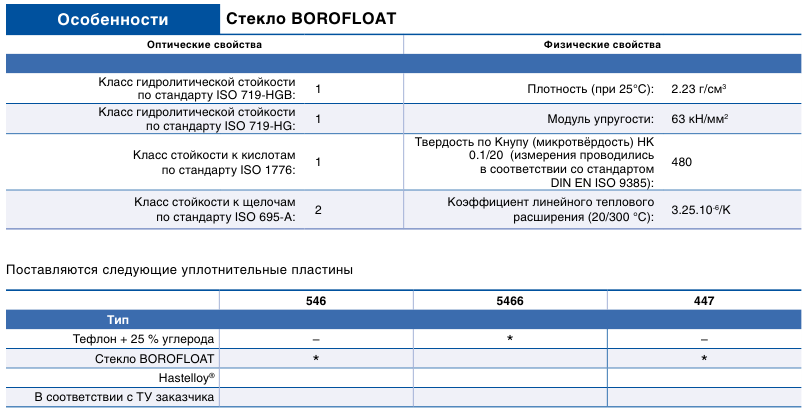

Для герметизации седел в предохранительных клапанах для
химического технологического оборудования фирма LESER использует
уплотнительные пластины (поз. 7.1), изготовленные из стекла
BOROFLOAT. Это стекло производится по всему миру по одной и той же
технологии, оно отличается:

– высокой термостойкостью;
– прочностью при быстром охлаждении;
– повышенной механической прочностью;
– высокой химической стойкостью;
– качеством уплотнительной поверхности, которая в соответствии
со стандартом ISO 10110 квалифицируется, как гладкая
и полированная

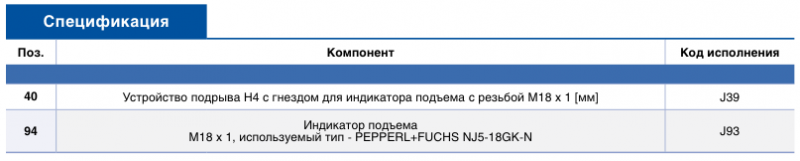

Индикатор подъема

Индикатор подъема используется в технологических процессах для контроля
состояния предохранительного клапана.

В клапанах фирмы LESER разных типов гнездо для индикатора подъема может
находиться в устройстве подрыва H4 или кожухе.

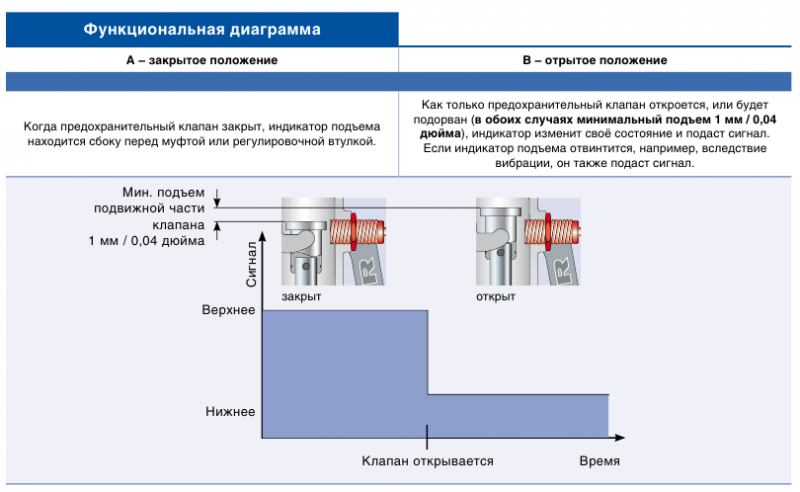

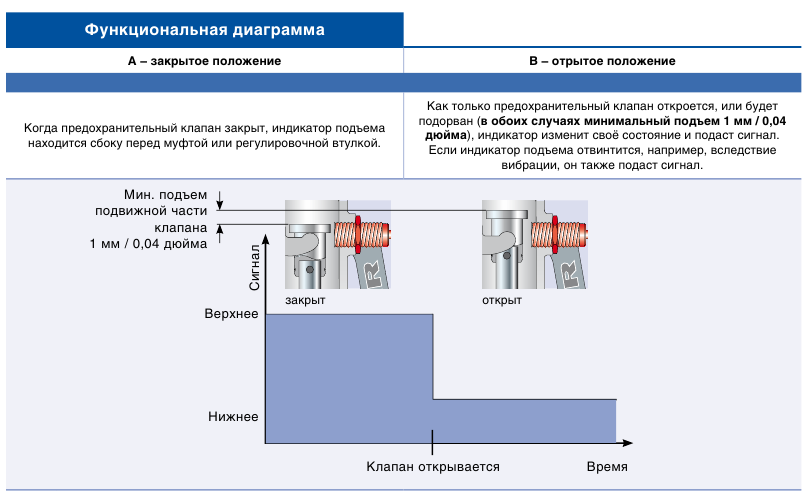

В предохранительных клапанах индикаторы сигнализируют об открытии при
подъеме на определенную высоту (мин. 1 мм / 0,04 дюйма).

Компания LESER поставляет двухпроводные индуктивные индикаторы подъема
постоянного тока типа DIN EN 60947-5-6 (NAMUR). Эти индикаторы разрешены к
использованию во взрывоопасных зонах, классифицируемых, как 0 (  II 1 D Ex
iaD 20 T6). В соответствии с техническими условиями заказчика могут применяться
и иные индикаторы. С техническими характеристиками индикаторов подъема
можно ознакомиться на веб-сайте их изготовителя: www.pepperl-fuchs.com.

Газонепроницаемые конструкции поставляются по заявке

Инструкции по установке индикаторов подъема см. в ТУ LWN 323.03-D.

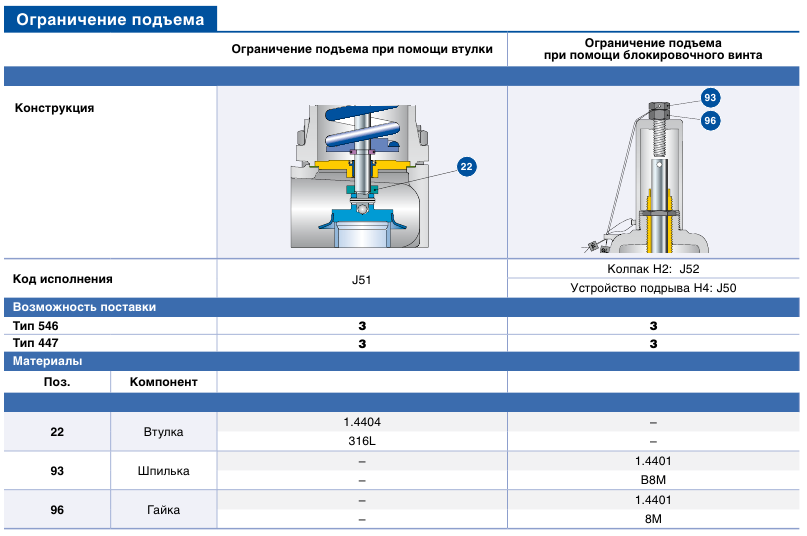

Ограничение подъема
Устройство ограничения подъема применяется для регулировки предохранительного клапана, чтобы тот сбрасывал
давление с определенным массовым расходом. Оно не влияет на работу клапана.

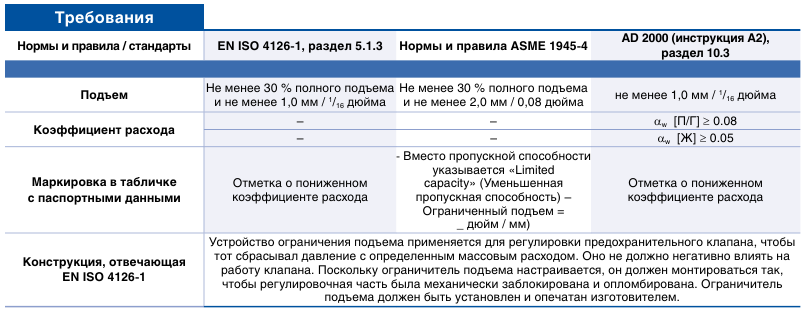

Ограничитель подъема должен отвечать следующим нормам, правилам и стандартам.


Расчет ограничителя подъема
Для расчета ограничителя подъема можно воспользоваться следующими источниками:
-  Диаграмма для определения отношения высоты подъема
к диаметру протока в самом узком сечении (h/d0) в
зависимости от коэффициента расхода (Kdr/αw)
-  При помощи разработанной фирмой LESER расчетной
программы "VALVESTAR®"
-  Программа фирмы LESER для определения размеров на
Интернет-сайте www.valvestar.com.
Пример использования этой диаграммы см. на стр. 00/14.

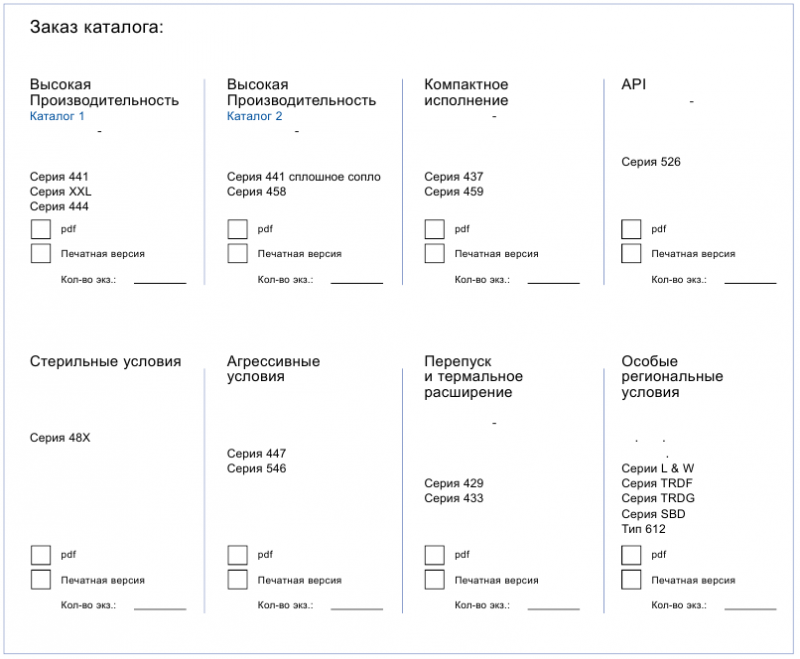

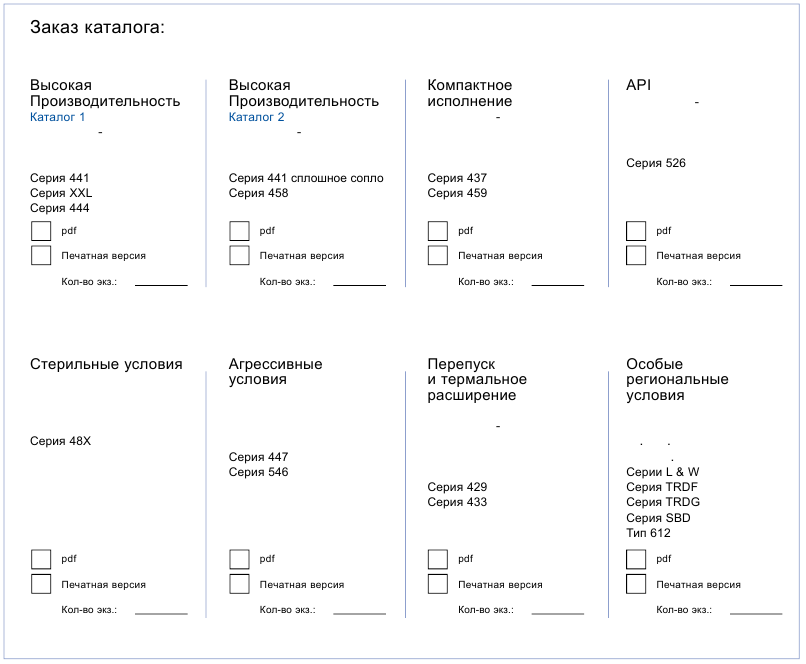

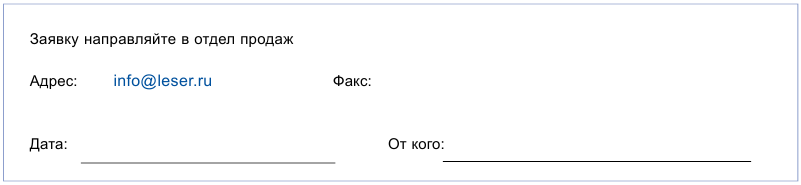

Форма заказа каталогов
