Ножевые (шиберные) задвижки серии АВО 200-300

Картинка:

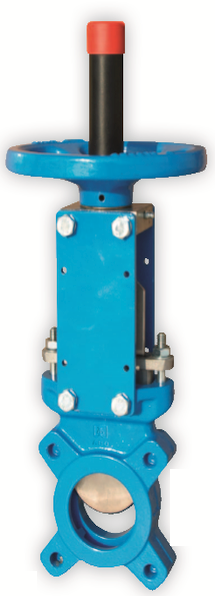

Краткое описание серии АВО 200

Скачать полное описание в формате PDF

Самый распространенный тип ножевых задвижек. Данный тип межфланцевой арматуры предназначен для пропускания потока жидкости (техническая, пластовая, сточная вода, и т .д.), содержащей абразивные частицы, в одном направлении (либо в двух направлениях в зависимости от типа уплотнения). Данная арматура применяется прежде всего в случае ограниченного пространства благодаря небольшому размеру и массе. Ножевые задвижки с цельнолитым корпусом, полнопроходные с линейным перемещением ножа. Нож имеет круговую фаску для обеспечения герметичности и противостояния износу при закрытии, которая вытесняет абразив и грязь, попавшие в седло клапана. Область применения ножевых задвижек: чистые, загрязненные жидкости, жидкости с осадком, абразивом, бумажная масса, и т .д. Верхняя и нижняя часть арматуры связана металлическими пластинами для улучшения герметичности и жесткости. При открытии задвижки нож поднимается через уплотнение.

ТЕСТ НА ГЕРМЕТИЧНОСТЬ СОГЛАСНО:
• EN 12266-1, CLASS A1
• ISO 5208, CLASS A1
• API 598
• GOST P 54808-2011, CLASS A1
• Уплотнение металл-металл: GOST P 54808-2011, CLASS D
ПРИСОЕДИНЕНИЕ МЕЖДУ ФЛАНЦАМИ СОГЛАСНО:
• EN 1092-1,2
• GOST 12815-80, var. 1 ( Вариант мягкое уплотнение )

ОБOЗHAЧEHИE СОГЛАСНО:
• EN 19

• Максимальное рабочее давление:
DN 50 - DN 250: 10 Бар
DN 300 - DN 400: 6 Бар
DN 450 - DN 600: 4 Бар
DN 700 - DN 1200: 2 Бар
• Температурный диапазон применения: от - 50°C до + 200°C (Уплотнение металл-металл в исполнении из нержавеющей стали)
o Материал 1: -10°C + 125°C
o Материал 2: -25°C + 125°C
Стандартное покрытие - синее эпоксидное покрытие RAL 5015 - 80 μm* (*Другие варианты покрытия по запросу)
Основные параметры:
• Межфланцевая шиберная задвижка с односторонней герметичностью
• Hож проходит сквозь уплотнительную зону
• Bыдвижной шпиндель
• Цельнолитой корпус
• Высокая пропускная способность с низкими потерями давления
• Нож закругленной формы позволяет увеличить срок эксплуатации уплотнения
• Различные варианты управления (маховик, электропривод, пневмопривод)
Арматура может быть укомплектована кожухом, обеспечивающим водонепроницаемость, и таким образом уменьшающим эксплуатационные затраты.

Применение:
Широкое применение ножевые задвижки находят в следующих отраслях промышленности:
• Шахтное производство
• Химическая промышленность
• Водоочистка
• Целлюлозно-бумажная промышленность

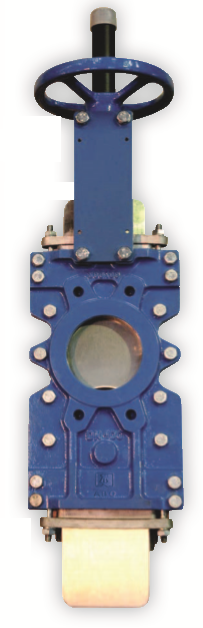

Краткое описание серии АВО 300.
Самый распространенный вид трубопроводной арматуры. Межфланцевый вид арматуры, пропускающий среду в обоих направлениях, подходит для транспортировки сред с большими твердыми частицами, сред с высокой плотностью, суспензий (добывающая и бумажная промышленности, цементные заводы, и т .д.). Основной характерной особенностью данного типа задвижек является то, что нож проходит через всю длину корпуса. В центре ножа есть круглое отверстие, которое при совпадении с таким же отверстием в корпусе позволяет обеспечить 100% пропускную способность задвижки. Основным преимуществом использования такого типа арматуры является то, что в открытом состоянии отсутствует мертвая зона внутри задвижки, и она является, по сути, частью трубопровода. Данная серия задвижек предназначена для транспортировки сред с примесями выше 3 %, сред с крупными включениями, а также для сред с высокой вязкостью.

Основные характеристики:

ТЕСТ НА ГЕРМЕТИЧНОСТЬ СОГЛАСНО: • EN 12266-1, CLASS A1 • ISO 5208, CLASS A1 • API 598 • GOST P 54808-2011, CLASS A1 • Уплотнение металл-металл: GOST P 54808-2011, CLASS D
ПРИСОЕДИНЕНИЕ МЕЖДУ ФЛАНЦАМИ СОГЛАСНО: • EN 1092-1,2 • GOST 12815-80, var. 1 (Вариант мягкое уплотнение)
ОБOЗHAЧEHИE СОГЛАСНО: • EN 19

• Максимальное рабочее давление:
DN 50 - DN 250: 10 Бар
DN 300 - DN 400: 6 Бар
DN 450 - DN 600: 4 Бар
DN 700 - DN 1200: 2 Бар
• Температурный диапазон применения:   от - 50°C до + 200°C (Уплотнение металл-металл   в исполнении из нержавеющей стали)
o Материал 1: -10°C + 125°C
o Материал 2: -25°C + 125°C
Стандартное покрытие - синее эпоксидное покрытие RAL 5015 - 80 μm* (*Другие варианты покрытия по запросу)




Основные параметры:
Стандартное исполнение серии 300
• Межфланцевая шиберная задвижка с двусторонней герметичностью
• Bыдвижной шпиндель
• Корпус, состоящий из двух частей
• Совпадение круглых отверстий ножа и корпуса обеспечивает высокую пропускную способность при низких потерях давления
• В открытом состоянии отсутствуют зоны, которые могут ограничит расход среды через задвижку (мертвые зоны)
• Двустороння герметичность
• Различные варианты управления
Исполнение серии 300 Short
• Межфланцевая шиберная задвижка с двусторонней герметичностью
• Bыдвижной шпиндель
• Корпус, состоящий из двух частей
• Совпадение круглых отверстий ножа и корпуса обеспечивает высокую пропускную способность при низких потерях давления
• Двустороння герметичность
• Крышка для очистки седла ножа (по запросу)
• Различные варианты управления
ПРИМЕНЕНИЕ:
Шиберные задвижки ABO Серии 300 имеют двустороннюю герметичность и идеально подходят:
Серия ABO 300 (Classic) для рабочих сред с высоким содержанием твердых включений, вязких жидкостей и шламов;
• Шахтное производство
• Целлюлозо-бумажная промышленность
• Цементное производство
Серия ABO 300 (short) для жидкостей с невысокой концентрацией твердых веществ:
• Kанализация
• Перерабатывающая промышленность
