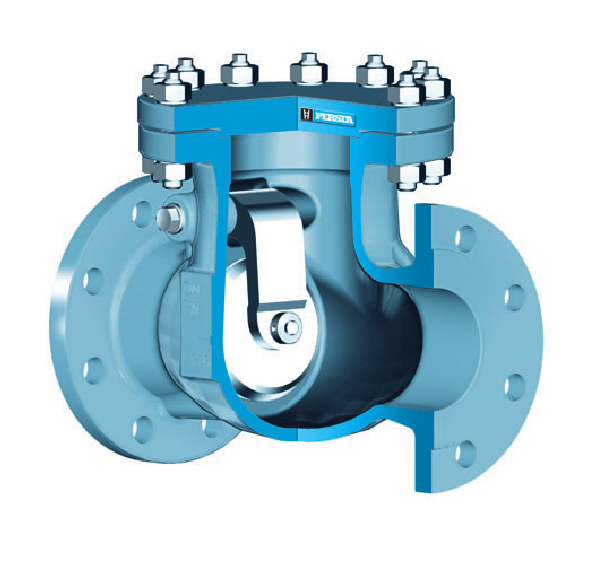

Обратные клапаны 640 AA PN 10-40 DN 50-250

Исполнение

• Корпус из стального литья

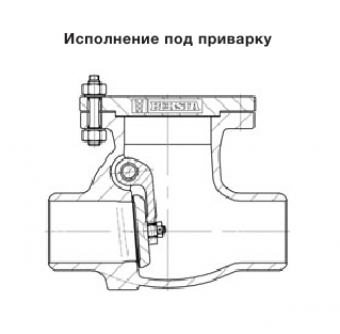

• Поставляется с фланцами и приварными концами

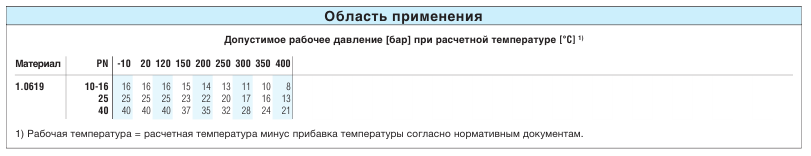

Рабочие параметры

• Рабочее давление до 40 бар
• Рабочая температура до 400 °С

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

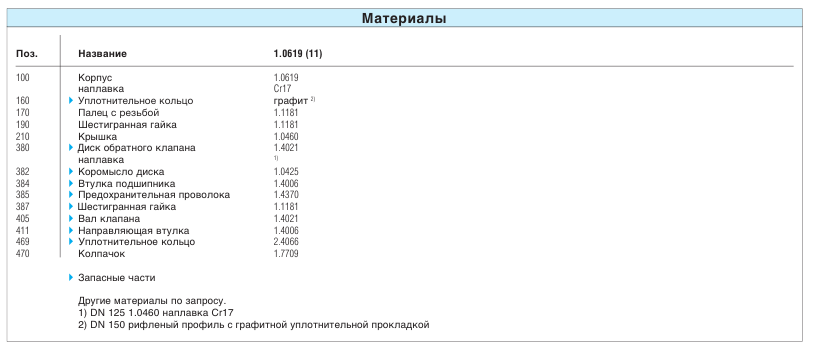

• 1.0619

Аналог ГОСТ

• ст.20Л

Отличительные особенности конструции

• Уплотнительная поверхность седла и диск обратного клапана наплавлены сталью содержащей 13 % Cr или 17 % Cr

• Шарообразная цапфа на диске обратного клапана

• Опора рычага клапана выполнена на валу при

помощи отдельной втулки подшипника

• Шпиндель с наружным предохранителем от кручения

• Запорный орган и шпиндель соединены через прямоугольную Т-образную головку

• Резьбовая втулка с игольчатым подшипником укреплена сверху и снизу

• Перемычка сальника и кольцо сальника разделены на две части

• Резьбовая втулка с упорным роликовым подшипником укреплена сверху и снизу

Преимущества

• Высокая прочность в комбинации с длительным сроком службы

• Более хорошая подвижность и пригонка диска к посадке корпуса

• Для улучшения сопряжения и подбора материала и поведения при износе
