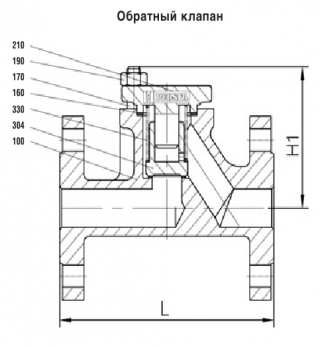

Обратный клапан 240 MT PN 10-160 DN 10-50

Картинка:



Исполнение



  • Форма прохода с прямой верхней частью
  • Корпус и крышка бугеля кованные

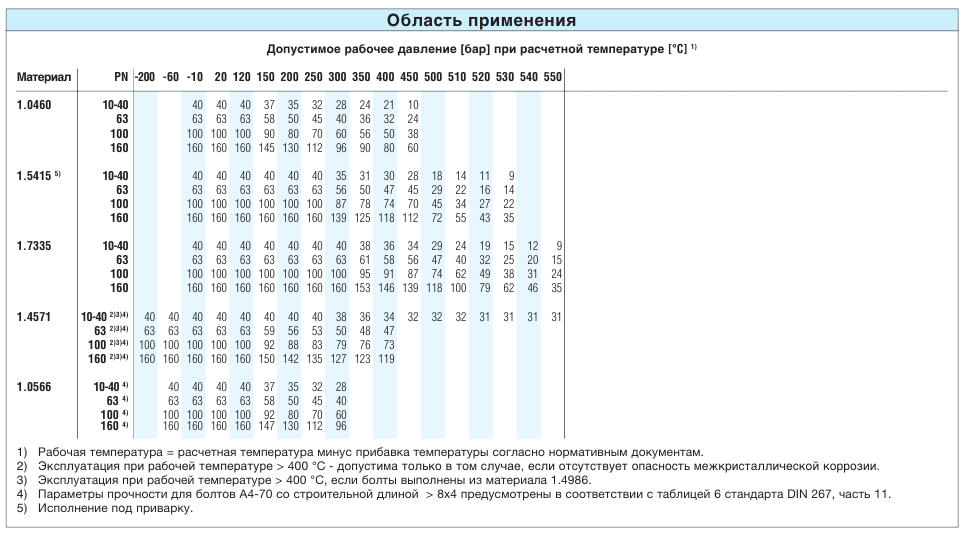

Рабочие параметры



  • Рабочее давление EE (приварные концы) до 160 бар
  • Рабочее давление FL (фланцы) до 160 бар
  • Рабочая температура до 550 °С





Рабочая среда



В зависимости от выбора материала клапаны могут

использоваться для воды, пара,газа,нефти и прочей неагрессивной воды













Области применения



Тепловая и атомная энергетика,предприятия

химической и нефтегазовой промышленности и

энерго объекты других отраслей промышленности,

в т.ч. судостроение

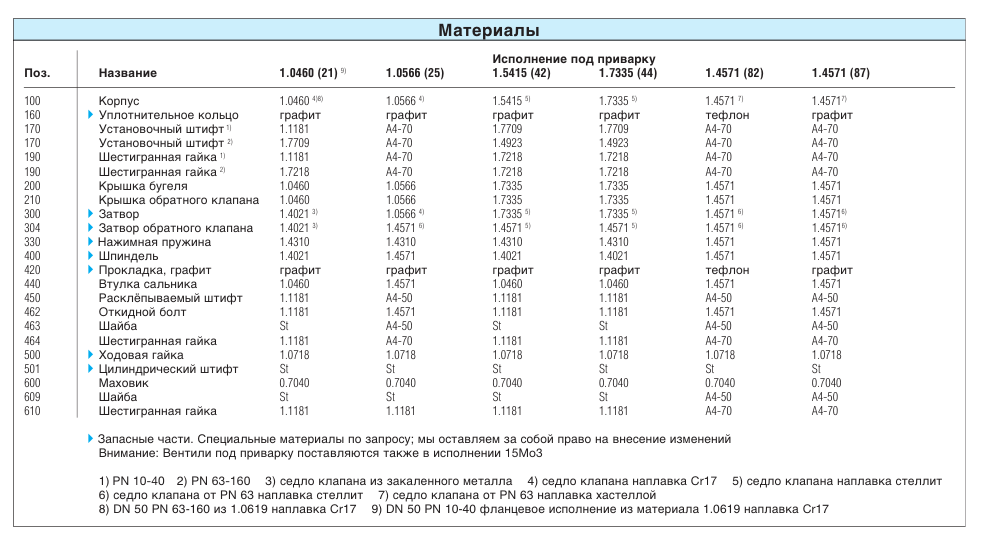

Материалы



  • 1.04060
  • 1.0566
  • 1.5415
  • но только под
    приварку
  • 1.7335
  • 1.4571

Аналог ГОСТ



  • ст.20
  • 25Г



  • 15М3
  • 13X4M4
  • 08X17H12M2T



Отличительные особенности конструкции



  • Кованый корпус и крышка бугеля
  • Седло клапана из закаленного металла либо направленное твердым сплавом
  • Уплотнение корпуса с выступом или впадиной

Преимущества



  • Однородная структура
  • Высокая прочность затвора обеспечивает длительный срок службы и выдерживает больше нагрузки
  • Уплотнение устойчиво к продувке сжатым воздухом
  • Для улучшения возможности сервисного обслуживания, например, при дополнительном шлифовании посадки корпуса
