Обратный клапан высокого давления DRI 21 640 AB PD 21 DN 50-300/250

Картинка:

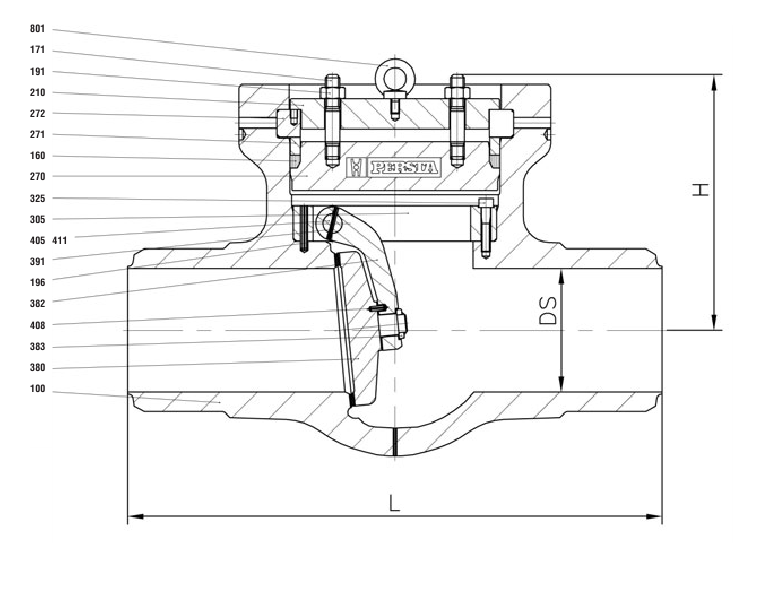

Исполнение

  • Корпус из кованной стали
  • Обратный клапан с внутренним валом
  • Подвес диска обратного клапана на детали корпуса
  • Приваренное уплотнитеьное кольцо
  • Самоуплотняющаяся крышка согласно директиве VGB

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

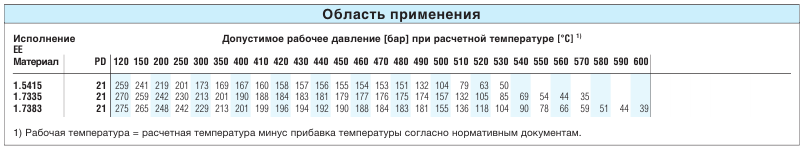

Рабочие параметры

  • Рабочее давление до 275 бар
  • Рабочая температура до 600 °С

Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

Материалы

  • 1.5415
  • 1.7335
  • 1.7383

Аналог ГОСТ

  • 15М3
  • 13Х4М4
  • 10Х9М10

Отличительные особенности конструкции

  • Корпус и затвор крышки зи кованой стали
  • Уплотнительные поверхности, в основном,

наплавленные стеллитом

  • Рычаг клапана закреплен в отдельном стопорном кольце
  • Шарообразная цапфа на диске обратного клапана
  • Бесфланцевое соединение корпуса и крышки

Преимущества

  • Без пор и усадочных раковин в противоположность стальному литью
  • Высокая прочность в комбинации с длительным
  • сроком службы
  • Пятно контакта диска можно проверить перед использованием затвора крышки
  • Более хорошая подвижность и пригонка диска к посадке корпуса
  • Увеличение герметичности при повышении давления
