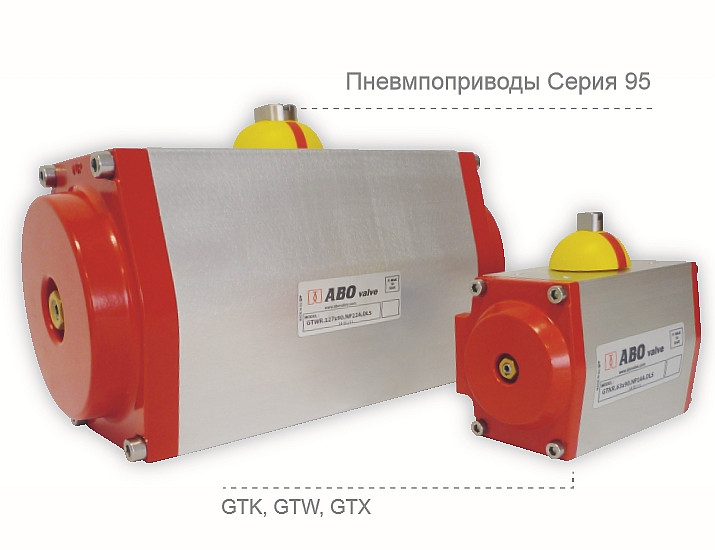

Пневмоприводы

КОНСТРУКЦИЯ

Двух поршневой пневмопривод двойного или одинарного действия (реечная передача)

СТАНДАРТНЫЕ УГЛЫ ПОВОРОТА

90°, 120°, 180° и  240°.
Возможно исполнение как с заданным углом поворота так и с тремя различными позициями

РЕГУЛИРОВКА ХОДА
Тип GTW: 0°-Регулировка позиции -25° до +5°, 90°-регулировка позиции -5° до +5°;
Тип GTK, GTX: 90°-регулировка позиции  -5° до +5°
КРУТЯЩИЕ МОМЕНТЫ от 5 до 8000 Н•м
ПИТАЮЩЕЕ ДАВЛЕНИЕ ВОЗДУХА от 2 до 10 Бар
ПАРАМЕТРЫ ПИТАЮЩЕГО ВОЗДУХА
Фильтрованый воздух PNEUROP/ISO класс 4, другие жидкости – по запросу
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ
Корпус:  Анодированный алюминий  ASTM 6063, UNI 10681, дополнительные варианты по запросу.
Крышки:  Алюминий UNI EN1706, EN AC-46100, эпоксидное покрытие.
Поршни:  Алюминий UNI 5076
Шестерня:  Никелированная сталь  AISI SAE 11L37 - ASTM B 656 или нержавеющая сталь (по запросу)
Подшипники скольжения:  Technopolymer Уплотнение:  NBR, по запросу -  Viton или Silicone
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН ПРИМЕНЕНИЯ
Стандарт:  от -50°C до +70°C (NBR)
Специальное исполнени:  от -15°C до + 160°C (Viton) или -30° до +200° (Silicone)
МЕХАНИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
ISO 5211, NAMUR VDI/VDE 3845
