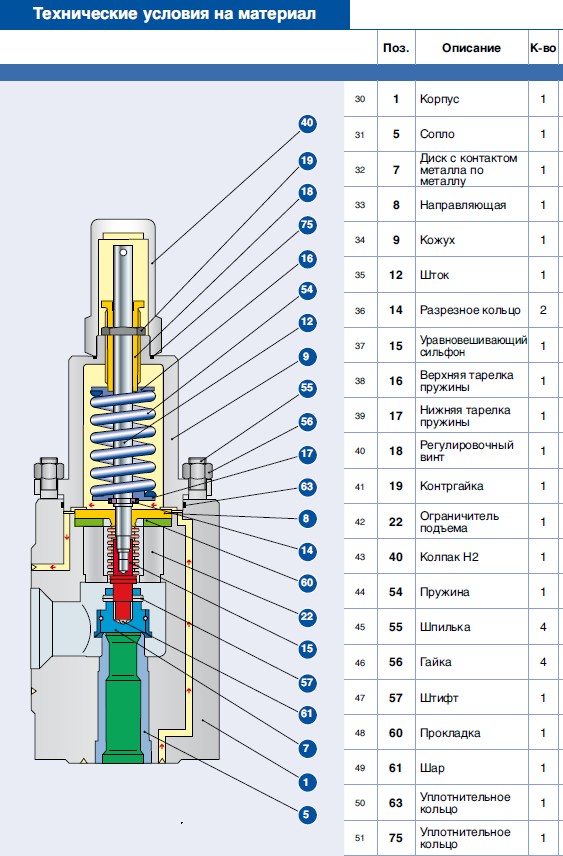

Картинка:
Фланцевые пружинные предохранительные клапаны Тип 449 для работы в агрессивной среде отличается стандартизованными решениями для применения в агрессивной среде. Есть возможность избежать применения сплавов на никелевой основе (например, таких как Hastelloy®)
Предохранительные клапаны LESER для работы в агрессивной среде
- Сконструированы и изготовлены в соответствии с самыми высокими требованиями стандартов.
- Отличаются долговечностью в эксплуатации.
- Разработаны и оптимизированы в тесном сотрудничестве с инженерами-производственниками и специалистамипо обслуживанию. Призваны защищать технологическое оборудование для высококоррозийных и токсичных сред.
- Клапан типа 449 с системой трубопроводов для подачи инертного газа реализует общую концепцию защиты людей и окружающей среды от высокотоксичных сред.
- Устройства отвечают самым высоким требованиям конечных пользователей, поставщиков комплектного оборудования и проектировщиков.
- Одобрены по всему миру всеми наиболее важными согласующими инстанциями. Вследствие этого предохранительные клапаны для агрессивных сред фирмы LESER находят себе применение во всех уголках земного шара.
Кроме того, все предохранительные клапаны фирмы LESER для агрессивных сред разработаны, маркированы, изготовлены и согласованы в соответствии с требованиями следующих нормативных документов (директив, норм, правил и стандартов): глава II норм и правил ASME, стандарты ASME B16.34 и ASME B16.5 по фланцам, стандарт API 527.
Сфера применения
Для деталей предохранительных клапанов типа 449 проводятся испытания защищенности от токсичных сред, зачастую в связи с коррозией.
Отличительные особенности клапанов типа 449:
– Трубопроводная система для продувки защитным газом.
– Уравновешивающий сильфон, компенсирующий противодавление, также защищает дистанцер.
– В производстве деталей корпуса, а также наиболее глубоко спрятанных компонентов штока используется ковка и штамповка. Это позволяет реализовать любые требования, предъявляемые отдельными заказчиками к материалам, номинальным давлениям, проточкам и уплотнительным поверхностям фланцев, а также расстояниям от оси до торцевой поверхности.
Конструкция для продувки защитным газом
Если в системе формируется высокотоксичная среда, необходимо принять надлежащие меры, чтобы исключить угрозу для людей и окружающей среды.
Один из способов, позволяющих избежать малейшей опасности, предусматривает установку трубопроводной системы для продувки защитным газом. В этом случае трубопроводная система охватывает все части предохранительного клапана, в которых находится токсичная среда. По этой системе протекает защитный газ, призванный:
– нейтрализовать высокотоксичную среду в случае утечки.
– Непрореагировавший при нейтрализации остаток выявляется в трубопроводной системе защитного газа детекторами, о чем передается сигнал в диспетчерскую, где можно предпринять все необходимые меры.
Клапаны типа 449 можно непосредственно встраивать в подобные трубопроводные системы. При помощи соответствующего соединительного фланца и специальной трубопроводной системы защитный газ перебрасывается со стороны входа на выход. Конструкция трубопроводной системы обеспечивает омывание защитным газом всех возможных мест утечки.
