VALTRA Задвижка малого диаметра 800/808 GJ Class 800 (PN 10-40) 1/2 "-2" (DN 15-50)

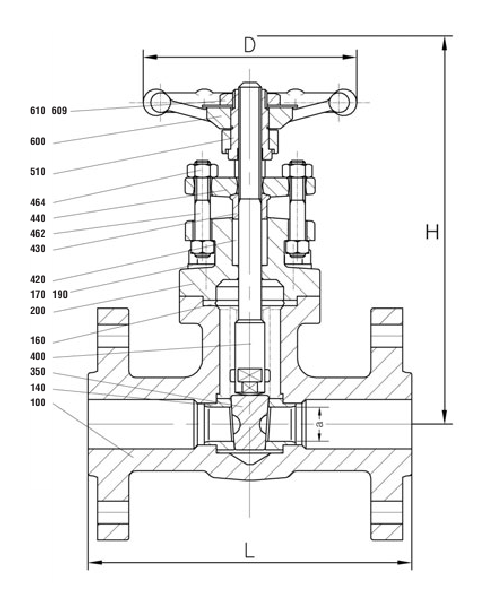

Картинка:

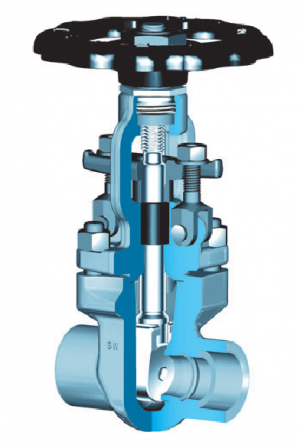

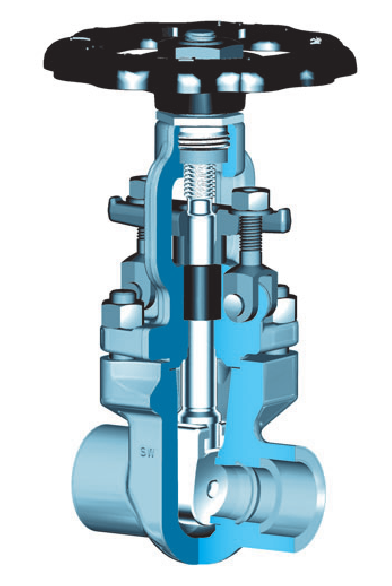

Исполнение

  • Корпус и крышка бугеля кованые
  • Корпус с полным проходом
  • Жесткий, неподвижный клин
  • Наружная ходовая резьба
  • Невращающийся, выдвижной шпиндель
  • Поставляется в исполнении с фланцами, приварными концами или приварными муфтами

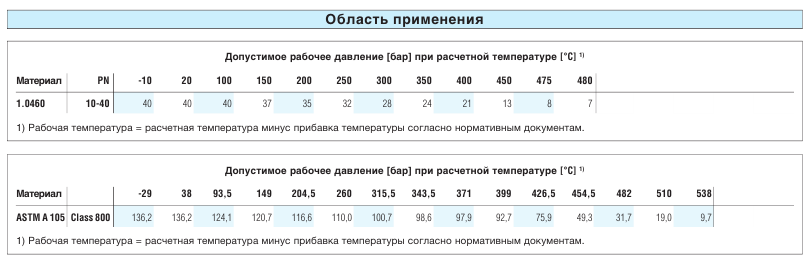

Рабочие параметры

  • Рабочее давление до 136.2 бар
  • Рабочая температура от-10  до 538 °С

Рабочая среда

В зависимости от выбора материала задвижки малого диаметра могут использоваться для воды, пара, газа, нефти и прочей неагрессивной среды





Области применения

Тепловая и атомная энергетика, предприятия объекты других отраслей промышленности, в т.ч. судостроение

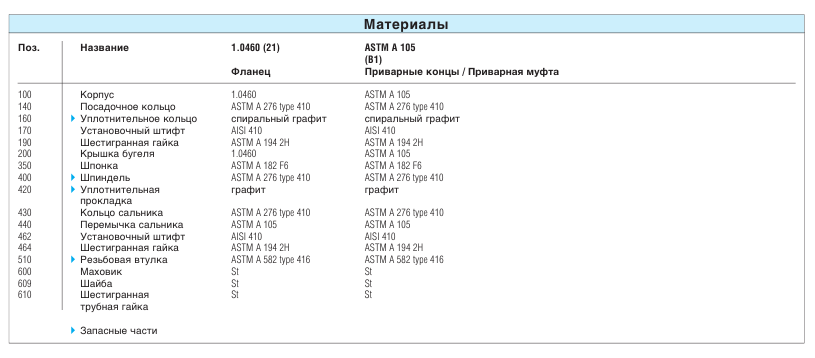

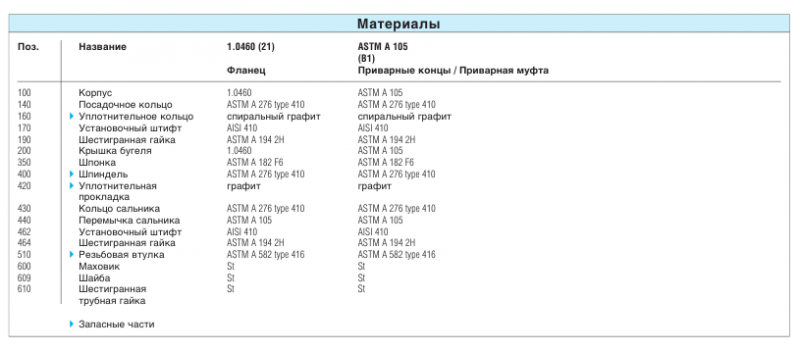

Материалы

  • 1.0460
  • ASM A 105

Аналог ГОСТ

  • ст.20
  • 20Г





Отличительные конструктивные особенности

  • Кованый корпус и крышка затвора
  • Клин из 1.4021 или стеллита 6, посадочное кольцо из 1.4571
  • Уплотнитель корпуса с выступом и впадиной
  • Полный проход
  • Невращающийся, выдвижной шпиндель







 Преимущества

  • Однородная структура, прочная и может поддаваться большим нагрузкам
  • Высокая прочность в комбинации с длительным сроком службы
  • Уплотнение устойчиво к продувке сжатым воздухом
  • Никакого сужения в седле
  • Минимальный износ уплотнительной набивки
