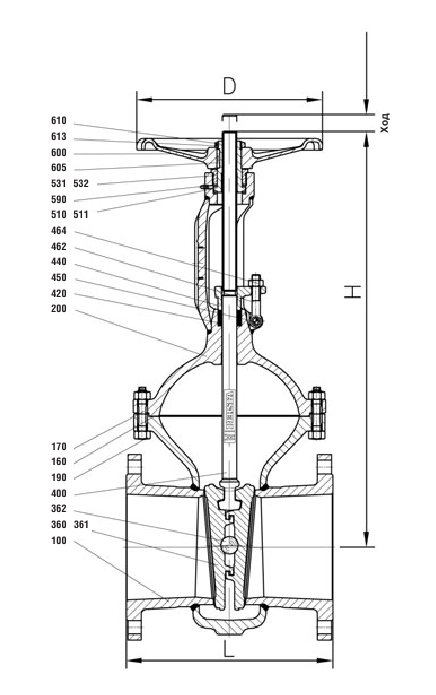

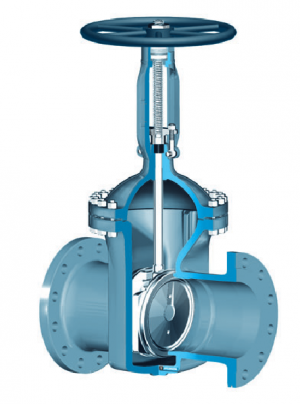

Задвижка 700 HJ/JJ (GA) PN 10-40 DN 200-250

Картинка:



Исполнение

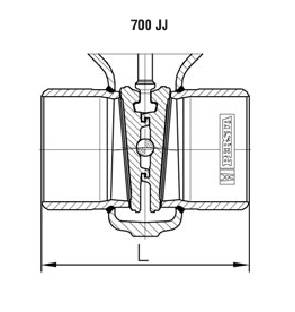

  • Круглый золотник клинового затвора / 2 дисковый
затвор = исполнение JJ

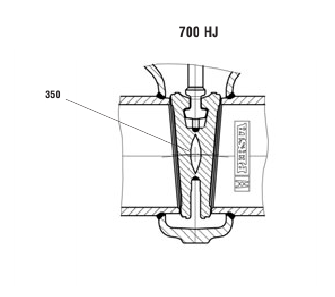

  • Круглый золотник - эластичный клин = исполнение HJ
  • Корпус и крышка бугеля кованые
  • Корпус с почти полным проходом.
  • Наружная ходовая резьба
  • Вращающийся, невыдвижной шпиндель
  • Установленная резьбовая втулка
  • Поставляется с фланцами и приварными концами

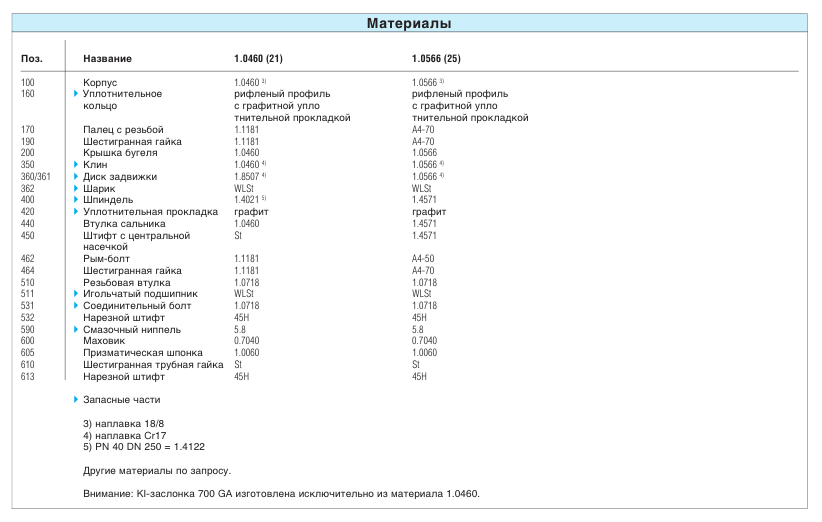

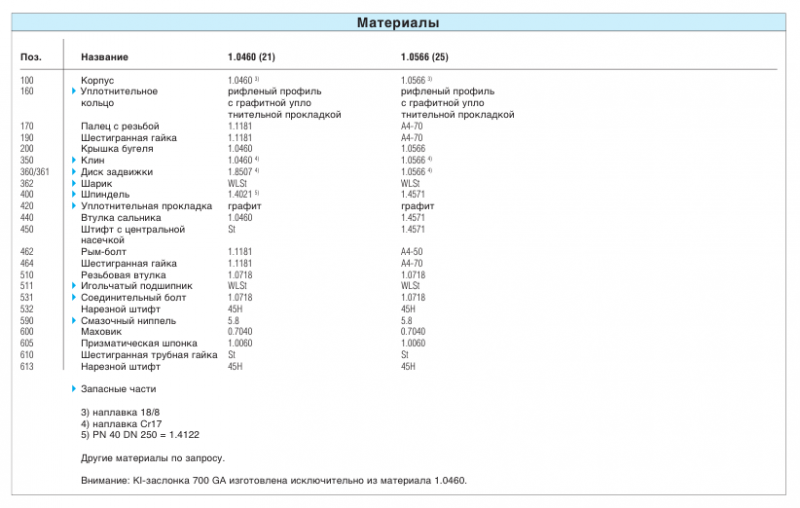

Материалы
  • 1.0460
  • 1.0566











Аналог ГОСТ
  • ст.20
  • 25Г










Опция: исполнение GA

  • Круглый золотник- эластичный клин
  • Внутренняя ходовая резьба
  • Вращающийся шпиндель

Рабочая среда

В зависимости от выбора материала задвижки могут использоваться для воды, пара, газа, нефти и прочей неагрессивной среды





Области применения

Тепловая и атомная энергетика, предприятия химической и нефтегазовой промышленности и энерго объекты других отраслей промышленности, в т.ч. судостроение

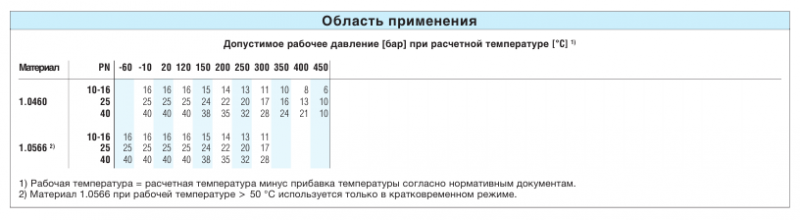

Рабочие параметры

  • Рабочее давление до 40 бар
  • Рабочая температура до 450 °С


Отличительные особенности конструкции

  • Кованый корпус и крышка бугеля
  • Вварные седла, наплавленные с твердостью прибл. 35 - 37 HRC
  • Соединение фланца-заглушки при помощи невыпадающих винтов
  • Полный проход,
  • Невращающийся, выдвижной, накатнополированный шпиндель. Шероховатость поверхности в зоне сальника не более 0.16 мкм
  • Исполнение GA, вращающийся, невыдвижной шпиндель.
    Ходовая резьба шпинделя накатанная
  • Головка бугеля подходит для дополнительного монтажа электрических приводных механизмов

Преимущества

  • Однородная структура, без пор и усадочных раковин в противоположность стальному литью, прочная и может поддаваться большим нагрузкам
  • Высокая износостойкость, прочность в комбинации с длительным сроком службы
  • Устойчивость при замене
  • Повышение устойчивости на изменения давления и температуры
  • Никакого сужения в седле
  • Минимальный износ уплотнительной набивки
  • Преимущество при ограниченном количестве места.Оптимальная поверхность резьбы при высокойтвердости поверхности и благодаря этому, высокая износостойкость относительно нарезанной резьбы
  • Набор для переоборудования монтируется без сварки
