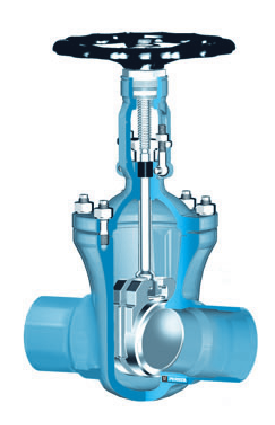

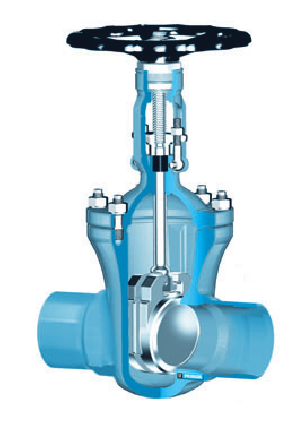

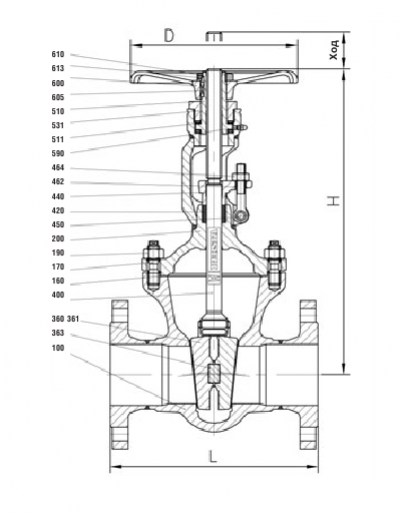

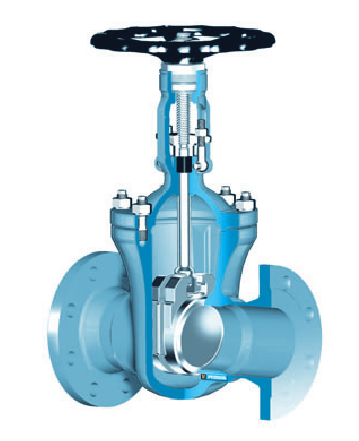

Задвижка 700 HJ/JJ (GA PN 10-40) PN 10-100 DN 50-150

• Круглый золотник клинового затвора / 2 дисковый

• Круглый золотник - эластичный клин = исполнение HJ
• Корпус и крышка бугеля кованые
• Корпус с полным проходом, Исключение DN 65/50 и DN 125/100
• Наружная ходовая резьба
• Невращающийся, выдвижной шпиндель
• Установленная резьбовая втулка

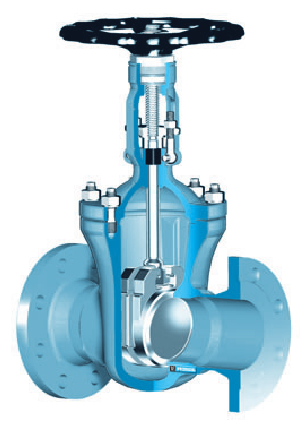

• Поставляется с фланцами и приварными концами

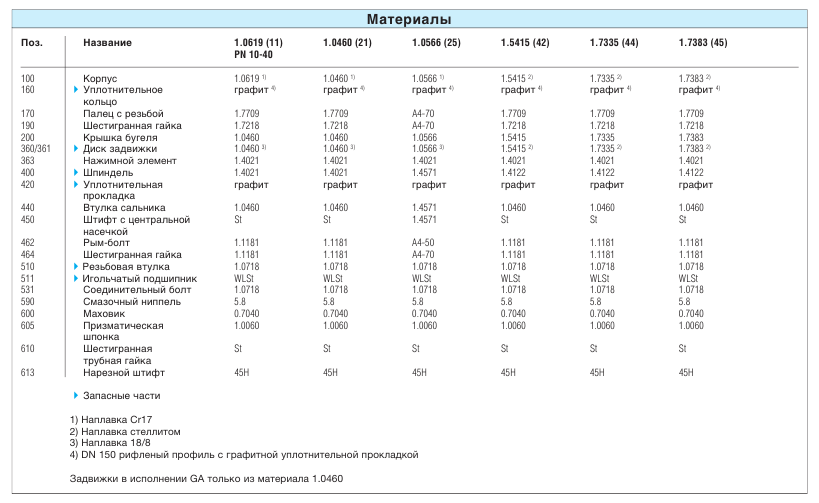

• 1.0460
• 1.0619

• 1.0566
• 1.5415
• 1.7335
• 1.7383

• ст.20
• 25Л

• 25Г
• 15М3
• 13Х4М4
• 10Х9М

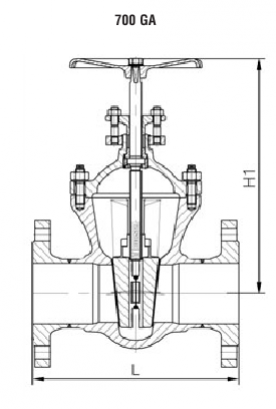

Опция: исполнение GA

• Круглый золотник- эластичный клин
• Прочный затворный орган для использования в критической среде
• Внутренняя ходовая резьба
• Вращающийся шпиндель

Рабочая среда

В зависимости от выбора материала задвижки могут использоваться для воды, пара, газа, нефти и прочей неагрессивной среды

Области применения

Тепловая и атомная энергетика, предприятия химической и нефтегазовой промышленности и энерго объекты других отраслей промышленности, в т.ч. судостроение

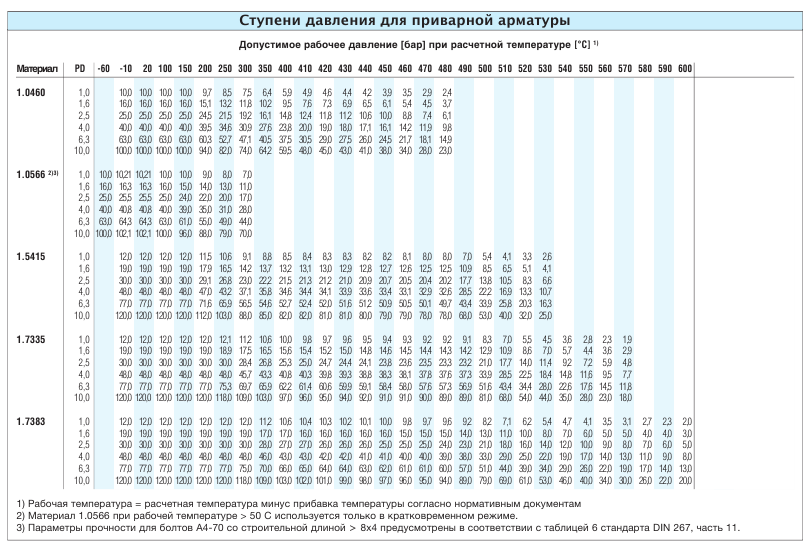

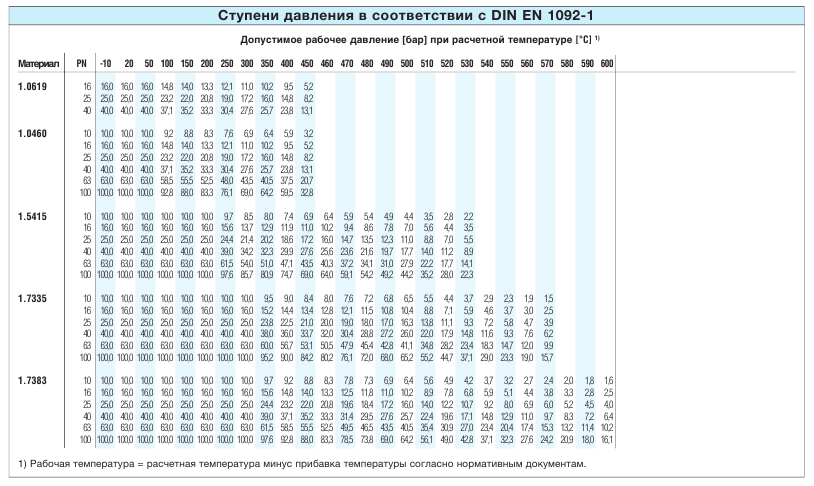

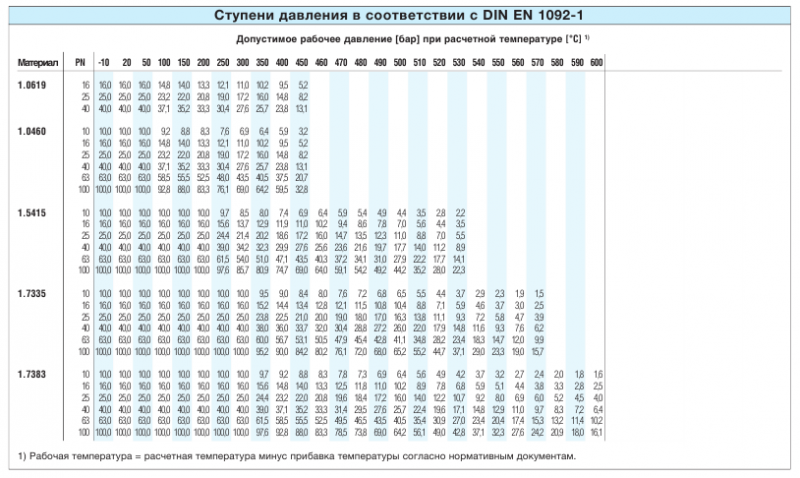

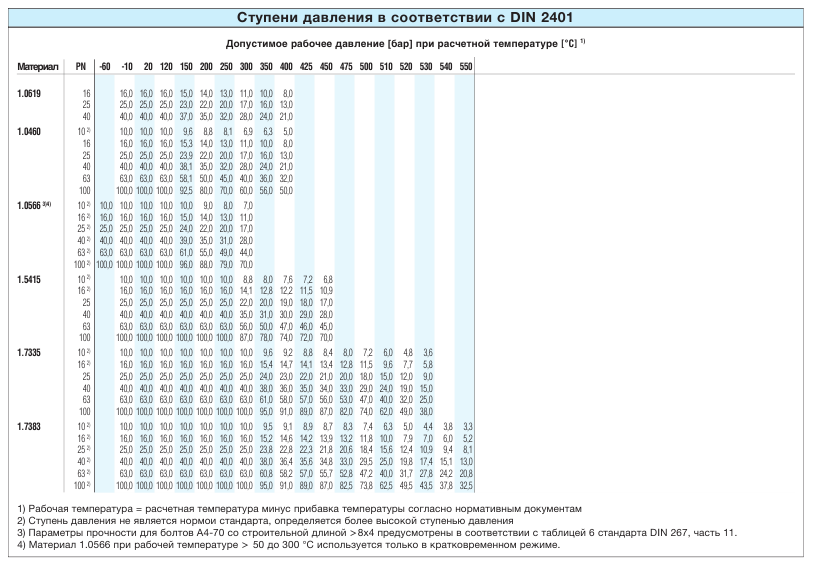

Рабочие параметры

• Рабочее давление до 100 бар
• Согласно PERSTA ступень давления PD 10 допускает нагрузку до 120 бар
• Рабочая температура до 600 °С

Отличительные особенности конструкции

• Цельная, кованая средняя часть корпуса с

приварным фланцем и направляющими планками

• Вварные седла, наплавленные с твердостью

прибл. 35 - 37 HRC

• Соединение фланца-крышки с корпусом при помощи

податливых винтов

• Полный проход, за исключением DN 65 / 50 и

DN 125 / 100

• Невращающийся, выдвижной, накатнополированный

шпиндель. Шероховатость поверхности в зоне

сальника не более 2 мкм

• Исполнение GA, вращающийся, невыдвижной шпиндель

Преимущества

• Однородная структура, без пор и усадочных раковин в противоположность стальному литью, прочная и

может поддаваться большим нагрузкам

• Высокая износостойкость, прочность в комбинации с длительным сроком службы

• Повышение устойчивости на изменения давления и температуры

• Никакого сужения в седле

• Минимальный износ сальникого уплотнения

• Преимущество при ограниченном количестве места
