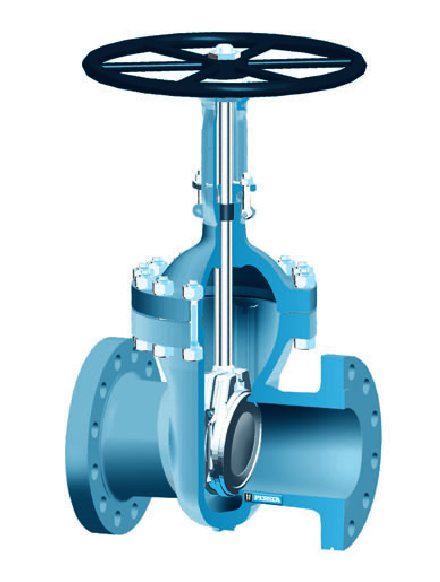

Задвижка 700 HJ/JJ PN 63-100 DN 200-300

Картинка:



Исполнение
  • Круглый золотник клинового затвора / 2 дисковый
затвор = исполнение JJ
  • Круглый золотник - эластичный клин = исполнение HJ
  • Корпус и крышка бугеля кованые
  • Корпус с полным проходом, Исключение DN 65/50 и DN 125/100
  • Наружная ходовая резьба
  • Невращающийся, выдвижной шпиндель
  • Установленная резьбовая втулка
  • Поставляется с фланцами и приварными концами

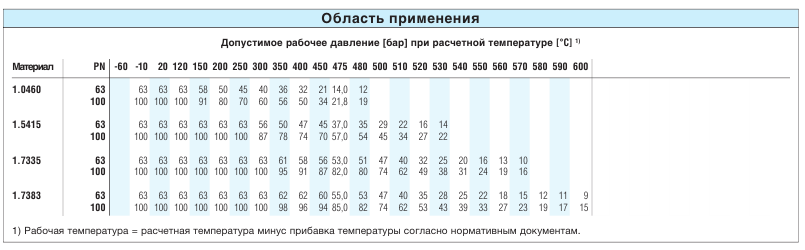

Рабочие параметры

  • Рабочее давление до 100 бар
  • Рабочая температура до 600 °С



Рабочая среда

В зависимости от выбора материала задвижки

могут использоваться для воды, пара, газа, нефти и прочей неагрессивной среды











Области применения

Тепловая и атомная энергетика, предприятия химической

и нефтегазовой промышленности и энерго

объекты других отраслей промышленности, в т.ч. судостроение

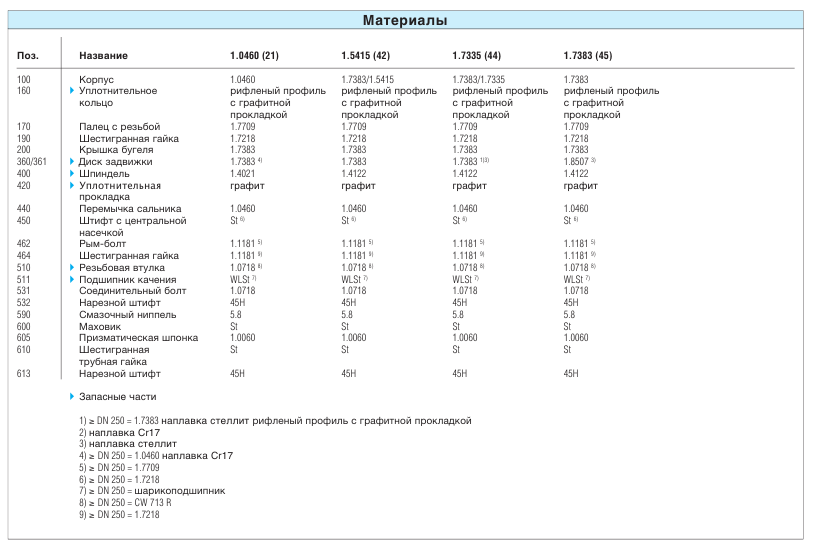

Материалы

  • 1.0460
  • 1.5415
  • 1.7335
  • 1.7338

Аналог ГОСТ

  • ст.20
  • 15М3
  • 13Х4М4
  • 10Х9М10

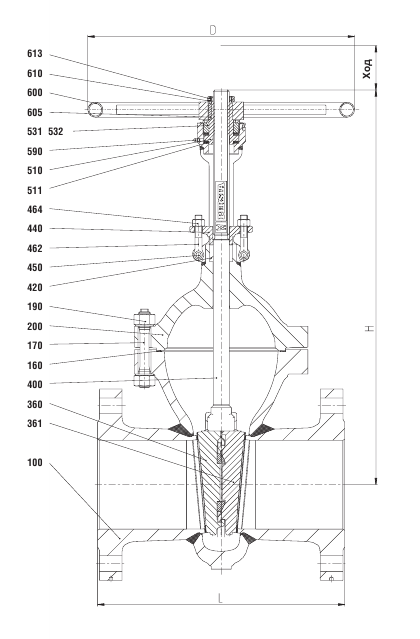

Отличительные особенности конструкции

  • Кованый корпус и крышка бугеля
  • Седла наплавленные твердым сплавом
  • Уплотнение корпуса с выступом и впадиной
  • Почти полный проход
  • Невращающийся, выдвижной шпиндель





Преимущества

  • Однородная структура, без пор и усадочных раковин

в противоположность стальному литью, прочная и

может поддаваться большим нагрузкам

  • Прочность в комбинации с длительным сроком службы
  • Уплотнение устойчиво к продувке сжатым воздухом
  • Никакого сужения в седле
  • Минимальный износ уплотнительной набивки
