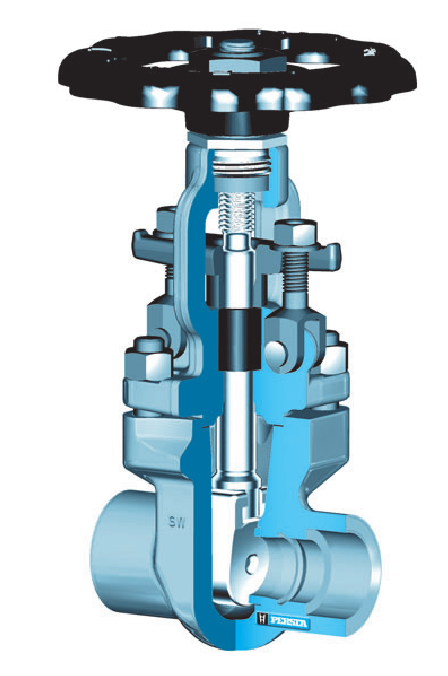

Задвижка малого диаметра 808 GJ PN 10-100 DN 10-40

Картинка:



Исполнение

  • Корпус и крышка бугеля кованые
  • Корпус с полным проходом
  • Жесткий, неподвижный клин
  • Наружная ходовая резьба
  • Невращающийся, выдвижной шпиндель

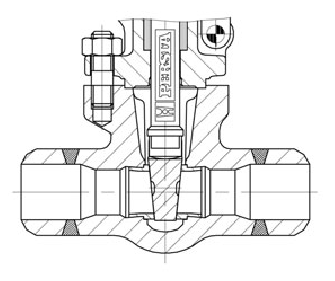

  • Поставляется в исполнении с фланцами, приварными концами или приварными муфтами

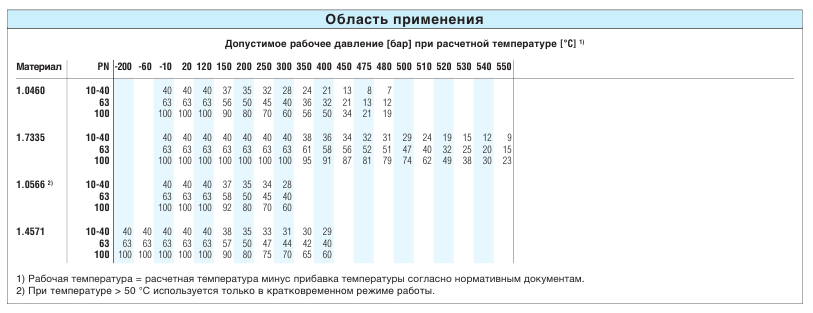

Рабочие параметры

  • Рабочее давление до 100 бар
  • Рабочая температура  до 550 °С

Рабочая среда

В зависимости от выбора материала задвижки малого диаметра могут использоваться для воды, пара, газа, нефти и прочей неагрессивной среды





Области применения

Тепловая и атомная энергетика, предприятия объекты других отраслей промышленности, в т.ч. судостроение

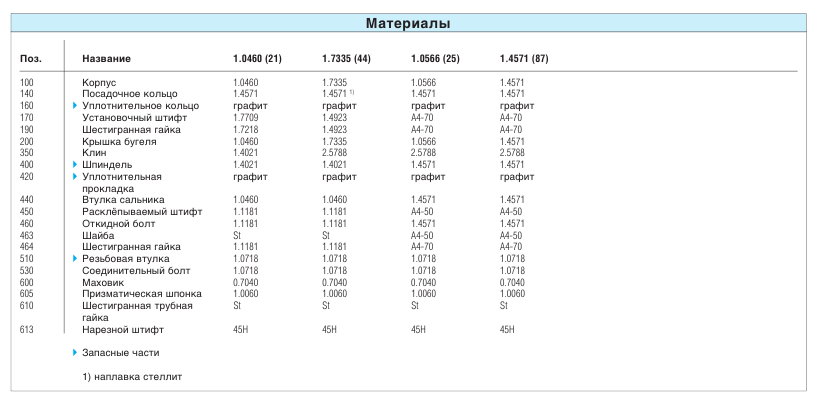

Материалы

  • 1.0460
  • 1.7335
  • 1.0566
  • 1.4571

Аналог ГОСТ

  • ст.20
  • 13Х4М4
  • 25Г
  • 08Х17Н12М2Т



Отличительные конструктивные особенности

  • Кованый корпус и крышка затвора
  • Шпонка из 1.4021 или стеллита 6, посадочное кольцо из 1.4571
  • Уплотнитель корпуса с выступом и впадиной
  • Полный проход
  • Невращающийся, выдвижной шпиндель



 Преимущества

  • Однородная структура, прочная и может поддаваться большим нагрузкам
  • Высокая прочность в комбинации с длительным сроком службы
  • Уплотнение устойчиво к продувке сжатым воздухом
  • Никакого сужения в седле
  • Минимальный износ уплотнительной набивки
