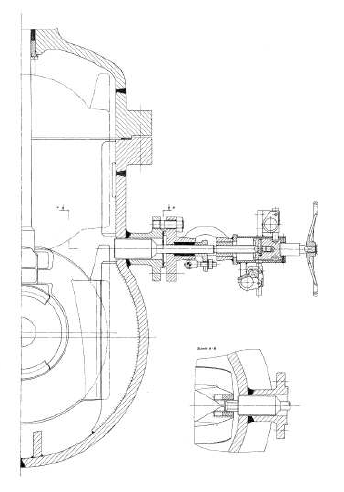

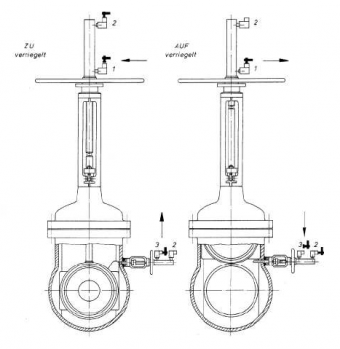

Зафиксировано в положении "ZU" (закрыто) Зафиксировано в положении "AUF" (открыто)
|
Пример: Задвижки открываются
- Ключ S1 открывает затвор 1 на шпинделе.
Задвижки открываются, и затвор 2 фиксируется в
положении “AUF” (открыто).
- Ключ S2 устанавливается в свободное
положение, чтобы открыть затвор 2 замка клина,
привести в действие замок клина и
зафиксировать это положение ключом 3.
- Ключ S3 будет находиться в свободном
положении и может оставаться в установленном
положении.
|
Пример: Задвижки закрываются
- Ключ S3 открывает затвор 3 на замке клина.
- Замок клина отходит и при помощи ключа 2
фиксируется в положении “AUF” (открыто).
- Ключ S2 устанавливается в свободное
положение, чтобы открыть затвор 2 на
шпинделе. Задвижки закрываются и
фиксируются ключом 1 в положении “ZU”
(закрыто).
- Ключ S1 устанавливается в свободное
положение и может находиться в состоянии
ожидания или может использоваться для
фиксации шайбы втулки.
|
