Задвижка высокого давления DSK 10 700 JT PD 10 DN 350-700

Исполнение

• Круглый золотник клинового затвора
• Корпус имеет сварную конструкцию из прессованной

листовой стали

• Наружная ходовая резьба
• Невращающийся, выдвижной шпиндель
• Резьбовая втулка размещена в игольчатом

роликовом подшипнике

• Самоуплотняющаяся крышка согласно директиве VGB

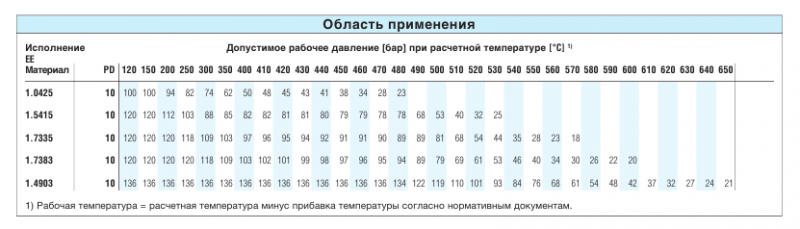

Рабочие параметры

• Рабочее давление до 136 бар
• Рабочая температура до 650 °С

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

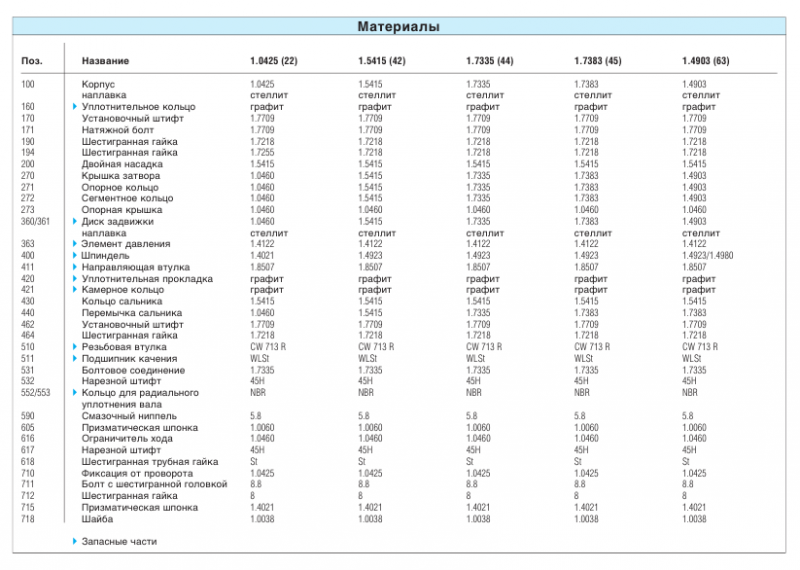

Материалы

• 1.0425
• 1.5415
• 1.7335
• 1.7383
• 1.4903

Аналог ГОСТ

• 16К
• 15М3
• 13Х4М4
• 10Х9М10
• 10Х9МФБ

Отличительные особенности конструции

• Седла бронированные стеллитом

• Невращающийся, выдвижной шпиндель

• Перемычка сальника и кольцо сальника разделены на две части

• Установленная на подшипниках резьбовая втулка

• Ходовая резьба шпинделя накатанная

• Бесфланцевое соединение корпуса и крышки

Преимущества

• Высокая прочность в комбинации с длительным

сроком службы

• Минимальный износ уплотнительной набивки

• Во избежание повреждений шпинделя в результате неравномерной затяжки болтов сальника

• Для уменьшения необходимого усилия при

открытии и закрытии арматуры

• Увеличение герметичности при возрастающем

рабочем давлении
