Задвижка высокого давления DSK 10 700 JT PD 10 DN 50-150

Картинка:



Исполнение

  • Круглый золотник клинового затвора
  • Корпус и крышка бугеля кованые
  • Корпус с полным проходом

Исключение DN 65 / 50 и DN 125 / 100

  • Наружная ходовая резьба
  • Невращающийся, выдвижной шпиндель
  • Установлена резьбовая втулка
  • Самоуплотняющаяся крышка согласно

директиве VGB

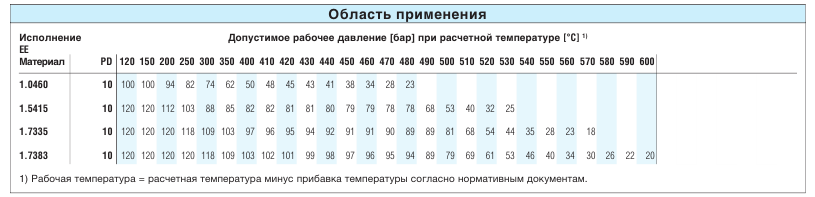

Рабочие параметры

  • Рабочее давление до 120 бар
  • Рабочая температура до 600 °С

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды



Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

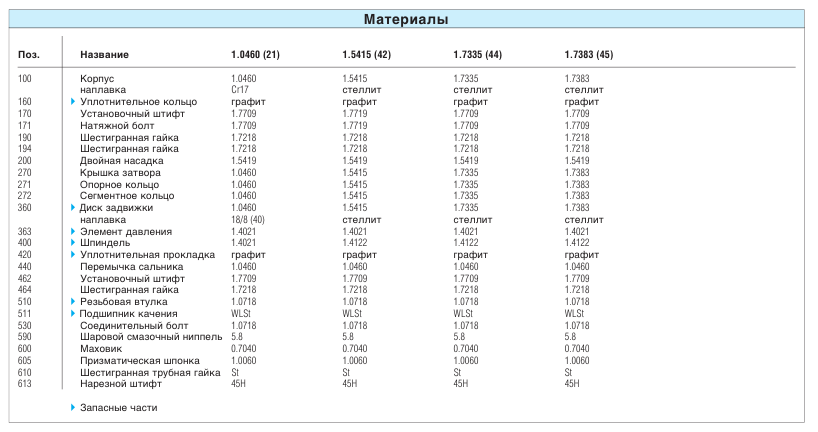

Материалы

  • 1.5415
  • 1.7335
  • 1.7383

Аналог ГОСТ

  • 15М3
  • 13Х4М4
  • 10Х9М10

Отличительные особенности конструции

  • Цельный, кованый корпус с приваренными

направляющими планками

  • Вварные седла, наплавленные, с твердостью

прибл. 35 - 37 HRC

  • Полный проход, за исключением DN 65 / 50

и DN 125 / 100

  • Невращающийся, накатнополированный шпиндель

с шероховатостью поверхности не более 0,16 мкм

  • Ходовая резьба шпинделя накатанная
  • Бесфланцевое соединение корпуса и крышки
  • Резьбовая втулка с игольчатым подшипником

укреплена сверху и снизу

  • Головка бугеля подходит для дополнительного

монтажа электрических приводных механизмов

Преимущества

  • Однородная структура, без пор и усадочных раковин в

противоположность стальному литью, прочная и

может поддаваться большим нагрузкам

  • Высокая износостойкость и прочность в комбинации с

длительным сроком службы

  • Никакого сужения в седле
  • Минимальный износ уплотнительной набивки
  • Оптимальная поверхность резьбы при высокой

твердости поверхности и, благодаря этому, высокая

износостойкость относительно нарезанной резьбы

  • Увеличение герметичности при возрастающем

рабочем давлении

  • Набор для переоборудования монтируется без сварки
