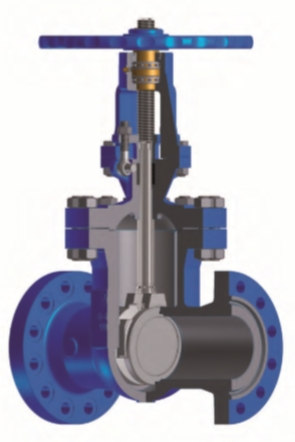

Задвижки клиновые (GAC)

Картинка:

Стандарт: API 600 (ISO 10434)
DN 50 ( 2” ) ÷ DN 600 ( 24” )
Class 150 ÷ Class 1500

Скачать полное описание в формате PDF

Основные характеристики
• Корпус и крышка отливаются из стали
• Корпус и крышка соединены шпильками (BB)
• Выдвижной шпиндель (RS), наружная резьба и втулка ходовая в бугеле (OS&Y)
• Клин задвижки может быть жестким, упругим или двухдисковым
• Рабочие поверхности седел и клина (дисков) из основного материала или с наплавкой

Применение
• НПЗ, в химической (нефтехимической) промышленности, на  нефтедобывающих и  теплоэнергетических предприятиях
Рабочие среды
• Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам задвижки

Давление и температура (таблица Г.2.4)
• Class 150 до Class 1500
• Tемпература дo 600 oC

Maтериал (таблица Г.2.1)
• Углеродистая, легированная и нержавеющая сталь

Преимущества
• Длительный срок эксплуатации
• Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу
• Простота в обращении и обслуживании
• Возможность замены сальника в работе
Дополнительные варианты
• Электрический, гидравлический или пневматический приводы
• Индикатор положения
• Удлинитель шпинделя
• Блокировка
• Присоединение фланцевое или под приварку по стандартам: ГОСТ, DIN, EN...
• Окраска по заказу клиентов
• Задвижки с ответными фланцами, прокладками и крепежом

Испытания
• Испытания задвижки проводятся по Стандарту API 598 (ISO 5208)

Скачать полное описание в формате PDF
