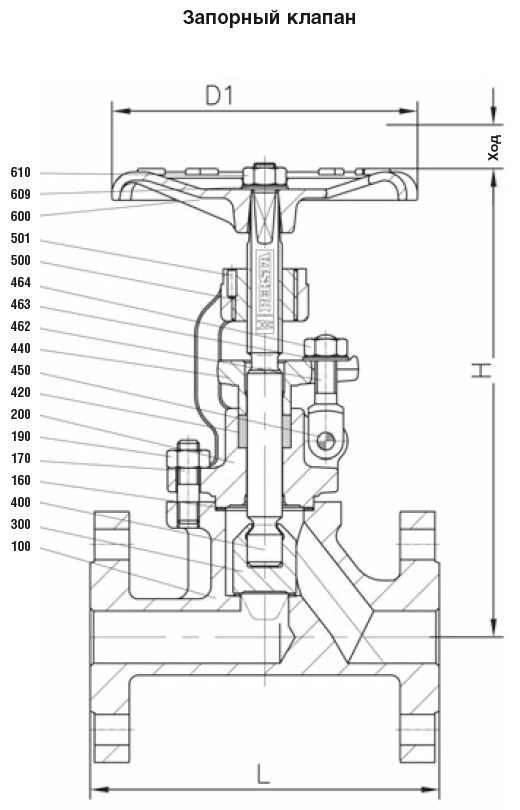

Запорный клапан 200 AE/BE PN 10-160 DN 10-50

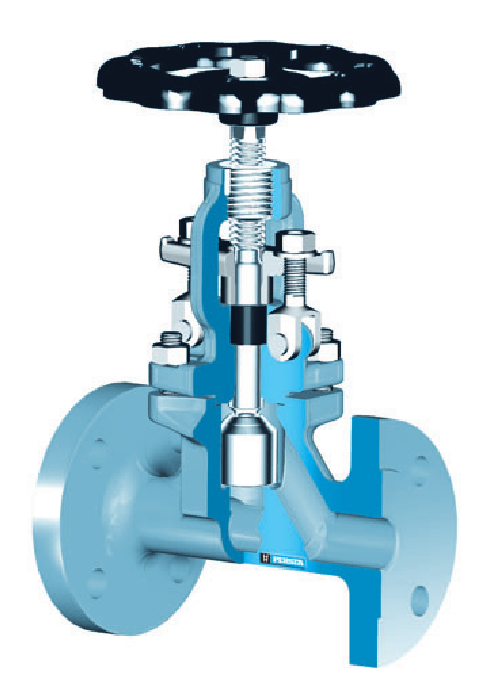

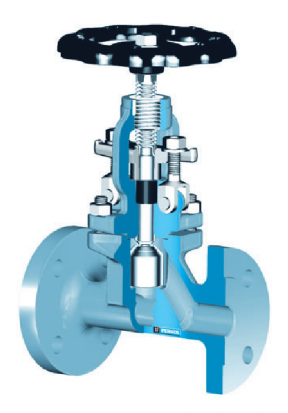

Картинка:

Исполнение

  • Форма прохода с прямой верхней частью
  • Корпус и крышка бугеля кованные
  • Затвор запорного клапана, исполнение AE
  • Дроссельный воротник, исполнение BE
  • Внешняя ходовая резьба
  • Указатель положения(по желанию заказчика)
  • Вращающийся, выдвижной шпиндель

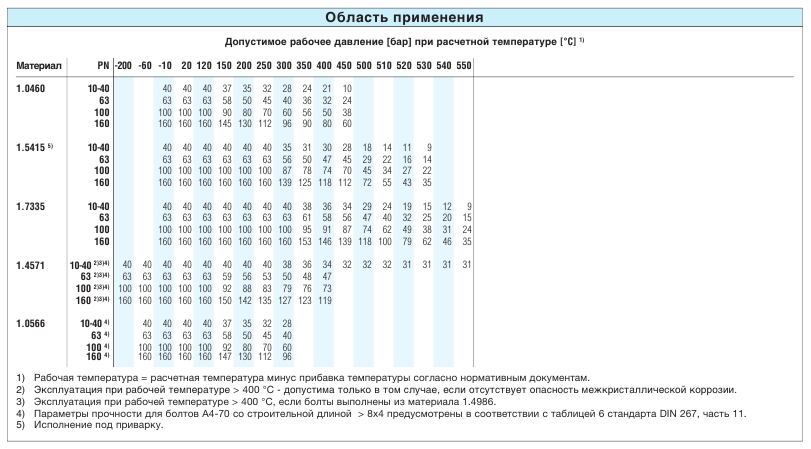

Рабочие параметры

  • Рабочее давление EE (приварные концы) до 160 бар
  • Рабочее давление FL (фланцы) до 160 бар
  • Рабочая температура до 550 °С

Рабочая среда

В зависимости от выбора материала клапаны могут

использоваться для воды, пара,газа,нефти и прочей неагрессивной воды







Области применения

Тепловая и атомная энергетика,предприятия

химической и нефтегазовой промышленности и

энерго объекты других отраслей промышленности,

в т.ч. судостроение

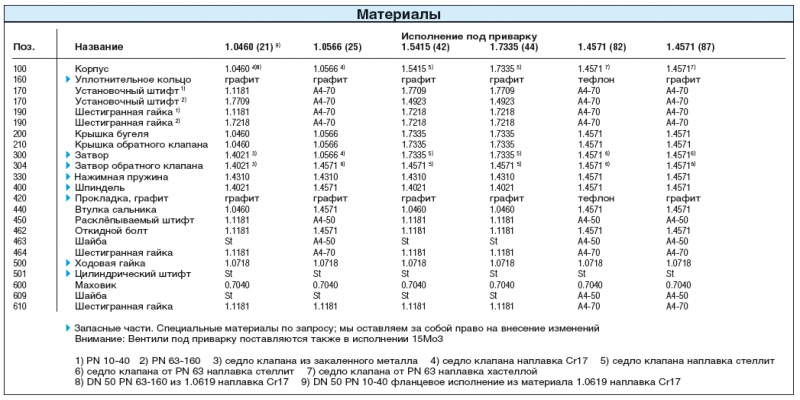

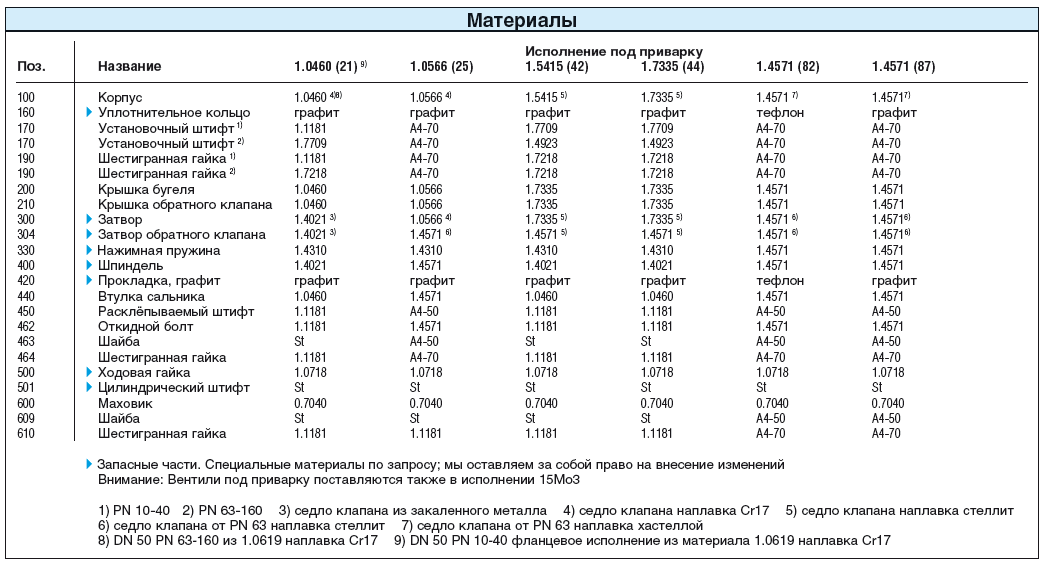

Материалы

  • 1.04060
  • 1.0566
  • 1.5415

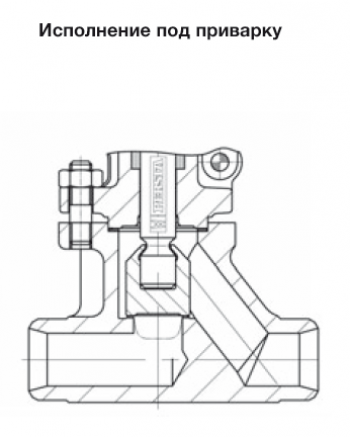

  • но только под
    приварку
  • 1.7335
  • 1.4571

Аналог ГОСТ

  • ст.20
  • 25Г



  • 15М3
  • 13X4M4
  • 08X17H12M2T

Отличительные особенности конструкции

  • Кованый корпус и крышка бугеля
  • Седло клапана из закаленного металла либо

направленное твердым сплавом

  • Уплотнение корпуса с выступом или впадиной
  • Корпус и крышка бугеля состоят из 2-х частей





Преимущества

  • Однородная структура
  • Высокая прочность затвора обеспечивает длительный

срок службы и выдерживает больше нагрузки

  • Уплотнение устойчиво к продувке сжатым воздухом
  • Для улучшения возможности сервисного

обслуживания, например, при дополнительномшлифовании посадки корпуса
