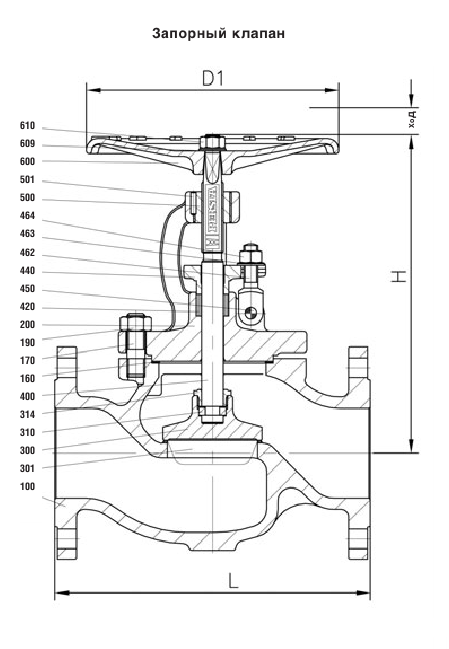

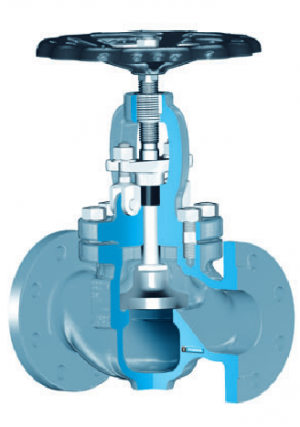

Запорный клапан 200 AE/BE PN 10-160 DN 65-200

Картинка:



Исполнение

  • Форма прохода с прямой верхней частью
  • Корпус и крышка бугеля литые
  • Затвор запорного клапана, исполнение AE
  • Дроссельный воротник, исполнение BE
  • Внешняя ходовая резьба
  • Указатель положения (по желанию)
  • Вращающийся, выдвижной шпиндель

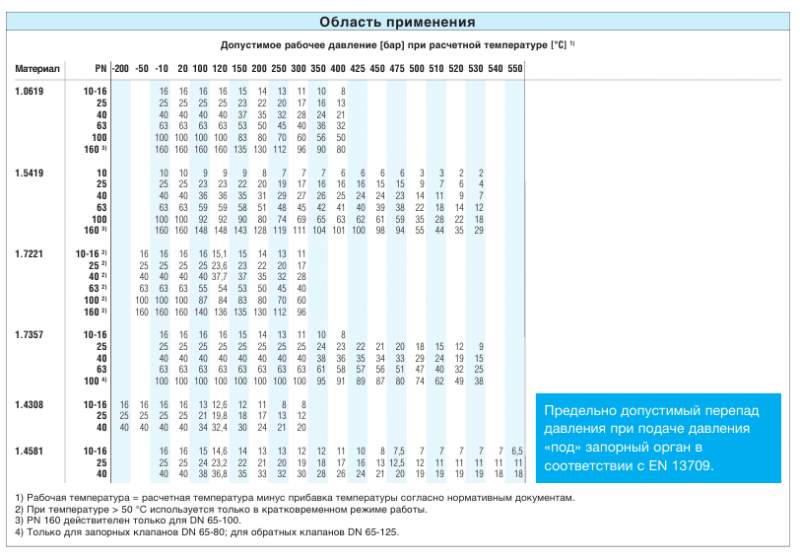

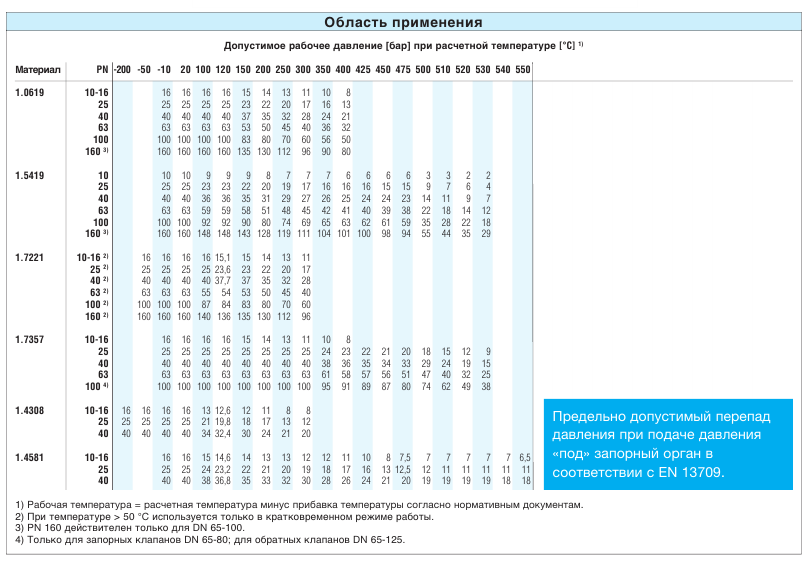

Рабочие параметры

  • Рабочее давление EE до 160 бар
  • Рабочее давление FL до 160 бар
  • Рабочая температура до 550 °C

Рабочая среда

В зависимости от выбора материала клапаны

могут использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды



Области применения

Тепловая и атомная энергетика, предприятия

химической и нефтегазовой промышленности и энерго

объекты других отраслей промышленности, в т.ч.

судостроение

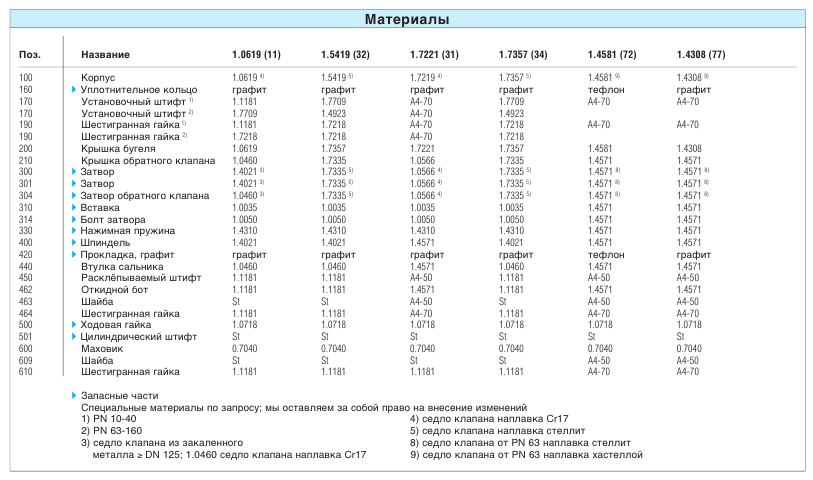

Материалы

  • 1.0619
  • 1.5419
  • 1.7221
  • 1.7357
  • 1.4581
  • 1.4308
Аналог ГОСТ

  • 20Л


  • 20XMЛ
  • 12X18H12M3ТЛ
  • 07X18H9Л
Отличительные особенности конструкции

  • Седло клапана наплавленное твердым сплавом
  • Уплотнение корпуса с выступом или впадиной
  • Корпус и крышка бугеля свинчены из двух частей
Преимущества

  • Высокая прочность затвора на длительный
срок службы
  • Уплотнение устойчиво к продувке сжатым воздухом
  • Для улучшения возможности сервисного обслуживания,
например, при дополнительном шлифовании посадки корпуса
