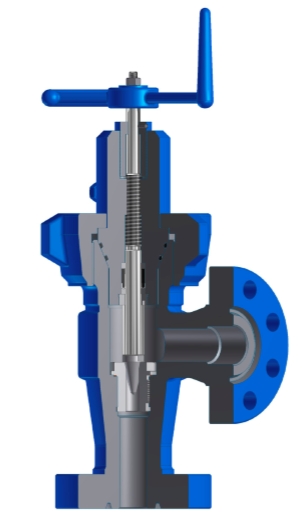

Дроссель регулируемый (VAC)

Картинка:

Стандарт: API 6A (ISO 10423)
DN 50 (2 1/16)
Рр 2000 ÷ 5000 psi

Скачать полное описание в формате PDF

Основные характеристики
• Дроссель регулируемый регулирует расход рабочей среды.
Одновременно применение  дросселя позволяет избежать появления нежелательной эрозии и др. воздействий, провоцируемых турбулентностью движения жидкой среды.
Дроссель оснащен индикатором, показывающим фактические размеры кольцевой области между седлом  и затвором.
Получаемые результаты измерений являются основанием для расчётов проходного сечения дросселя.

Maтериал (таблица А.8.1)
• Корпус, крышка и гайка крышки сделаны из хромомолибденовой стали или нержавеющей стали.
• Плунжер,  седло и шпиндель изготовлены  из нержавеющей стали с минимум 13% Хрома
• Прокладка крышки – PTFE + VITON.

 Производство и поставка
• Дроссель регулируемый разработан и произведен в соответствии со Spec. API 6A (ISO 10243), нормативный уровень изделия PSL 1 (PR 1).
• Размеры фланцевых соединений в соответствии  со Spec. API 6A/типB.
• Кольцевое  соединение, резьбовые концы согласно станд. API 5B. CTE и СТЕ1.
• Размеры согласно стандарту изготовителя.
• Контроль качества согласно Spec. API 6A (ISO 10423).		 Рекомендации по установке
• Перед  установкой и первым запуском  дроссель и присоединяемые  трубопроводы должны быть полностью очищены от инородных частиц, которые могут повредить внутреннюю и внешнюю поверхности клапана
• Покрытие (окраска конструкции) по заказу клиентов

Испытания
• Испытания  клапанов проводятся по Стандарту API 598
