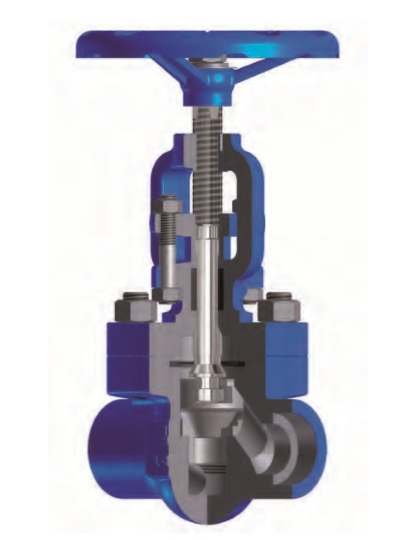

Клапаны запорные кованные (VAP)

Картинка:

Стандарт: API 602 (ISO 15761)
DN 8 (1/4”) ÷ DN 50 (2”)
Class 150 ÷ Class 1500

Скачать полное описание в формате PDF

Основные характеристики
• Корпус и крышка изготавливаются ковкой
• Корпус и крышка соединены шпильками (BB)
• Выдвижной шпиндель (RS), наружная резьба и втулка ходовая в бугеле (OS&Y)
• Плунжер клапана игольчатой формы
• Седло клапана интегральное или ввертное

Применение
• НПЗ, в химической (нефтехимической) промышленности, на  нефтедобывающих и  теплоэнергетических предприятиях

Рабочие среды
• Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура (таблица А.4.8)
• Class 150 до Class 1500
• Tемпература дo 600 oC

Maтериал (таблица А.4.1)
• Углеродистая, легированная и нержавеющая сталь

Преимущества
• Длительный срок эксплуатации
• Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу
• Простота в обращении и обслуживании
• Возможность замены сальника во время работы

 Дополнительные варианты
• Электрический, гидравлический или пневматический привод
• Индикатор положения
• Удлинитель шпинделя
• Блокировка
• Плунжер с мягким уплотнением и сальник из PTFE
• Y – тип конструкции
• Без крышки корпуса (WB)
• Удлиненная конфигурация корпуса
• Присоединение фланцевое или под приварку  по стандартам: ГОСТ, DIN, EN...
• Покрытие (окраска конструкции) по заказу клиентов
• Клапаны с ответными фланцами, прокладками и крепежом

Испытания
• Испытания  запорных клапанов проводятся по стандарту API 598
