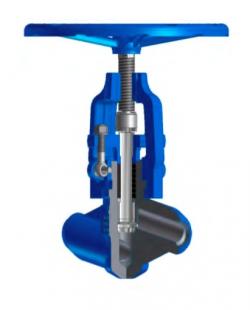

Картинка:
DN 10 ÷ DN 300
PN 250 ÷ PN 500
Class 1500 ÷ Class 2500
Скачать полное описание в формате PDF
| Основные характеристики • Корпус и крышка клапана изготавливаются литьем или ковкой из стали • Самоуплотняющаяся крышка • Выдвижной шпиндель (RS), наружная резьба и гайка ходовая в бугеле (OS&Y) • Клапаны DN ≥ DN 50 могут быть оборудованы разгрузочным пилотным клапаном • Регулирующий параболический плунжер или перфорированний плунжер (VHPR) • Рабочие кромки седла клапана и плунжера из нержавеющей стали или наплавлены Stellit Применение • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях |
Рабочие среды • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов Давление и температура (таблица А.2.3) • Давление до 500 bar • Tемпература дo 600 oC Maтериал (таблица А.2.1) • Углеродистая и легированная сталь Преимущества • Длительный срок эксплуатации • Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу • Простота в обращении и обслуживании • Возможность замены сальника во время работы |
Дополнительные варианты • Электрический, гидравлический или пневматический привод • Индикатор положения • Удлинитель шпинделя • Блокировка Испытания • Испытания запорных клапанов проводятся по стандарту EN 12266, Часть 1 и Часть 2 |
