LESER - Переключающие вентили(Тип 310)

Картинка:

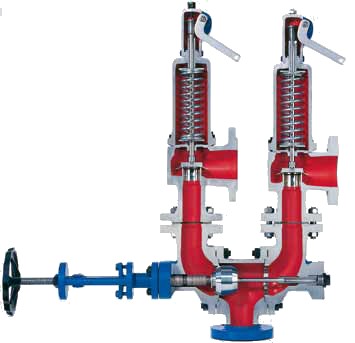

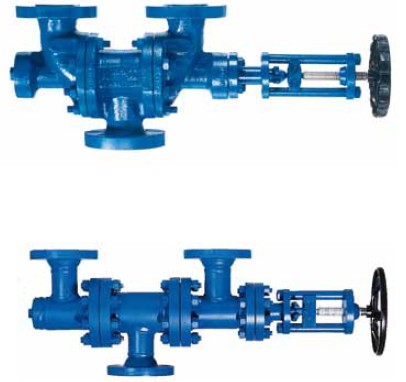

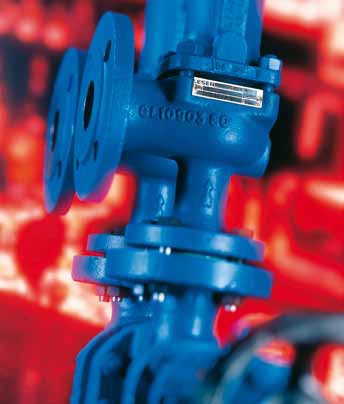

Переключающие вентили LESER

Переключающие вентили отличаются:

Непрерывным режимом работы

Простотой в обращении

Прочной конструкцией

Для чего предназначены Переключающие вентили

Переключающие вентили применяются для подключения двух

предохранительных клапанов к напорной системе с одной точкой

врезки в трубопровод. Благодаря этому один предохранительный

клапан находится в работе, а второй в резерве. Резервный

предохранительный клапан, не прерывая работы установки,

можно демонтировать и обслужить. При этом будет, например,

поддерживаться защита напорной системы от недопустимых

давлений.

Переключающие вентили LESER

• Позволяют повысить производительность установки, вследствие

непрерывного режима работы, что влечет за собой:

– сокращение затрат времени на техническое обслуживание и

связанных с ним издержек;

– снижение продолжительности простоев.

• Они специально разработаны для применения совместно с

предохранительными клапанами LESER.

• Поставляются:

– как отдельные клапаны;

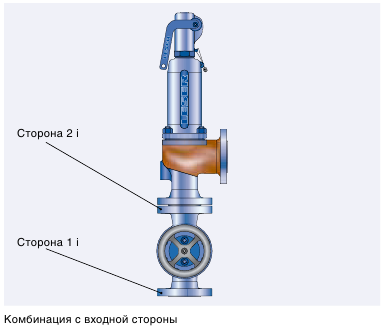

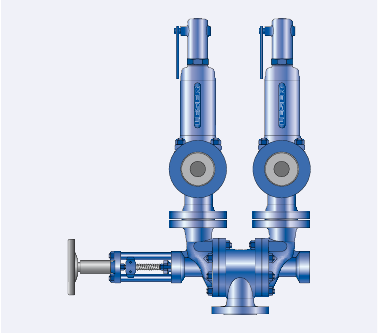

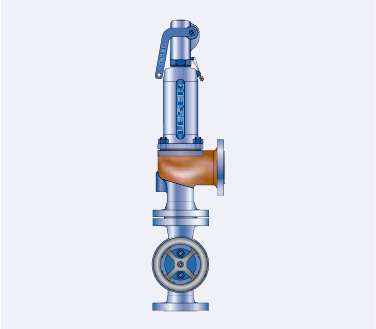

– в сочетании с предохранительными клапанами, при котором

монтируются на входе в последние;

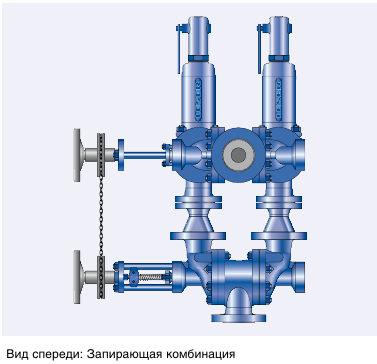

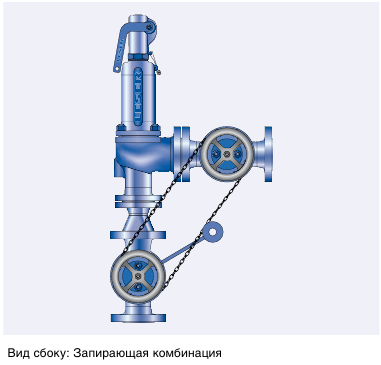

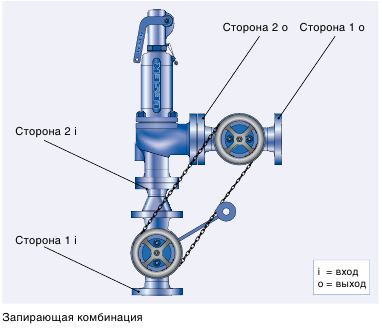

– в виде комбинации, запирающей предохранительные

клапаны

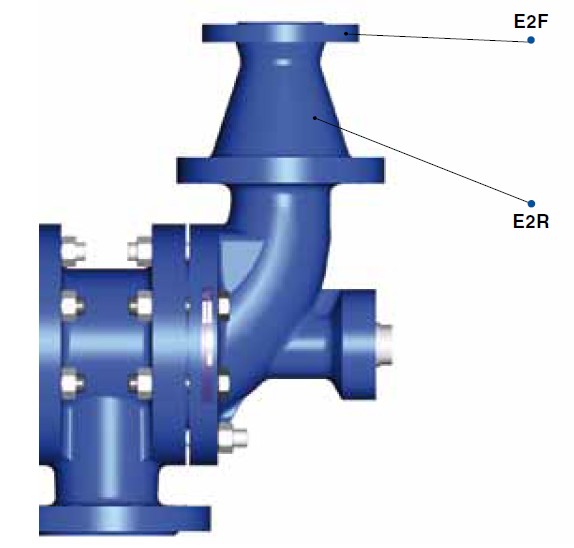

• Могут комплектоваться редукторами, благодаря чему их

можно приспособить к условиям, существующим в конкретной

установке.

• Непрерывно совершенствуются в тесном сотрудничестве с

инженерами-производственниками и специалистами по

обслуживанию.

• Отличаются длительным сроком службы.

• Снабжены необслуживаемыми седлами, что сокращает

издержки на сервис.

• Отличаются компактной конструкцией, при установке не

требуют много места.

• Их конструкция гидродинамически совершенна, что снижает

потери давления во входной линии. Вследствие этого

предохранительные клапаны работают более стабильно, кроме

того, есть возможность, когда это целесообразно, применять

Переключающие вентили одинакового с ними номинального

диаметра.

• Просты в обращении, что обеспечивает их безотказность.

• При переключении гарантированно обеспечивают проток по

всему сечению, т. е. отвечают всем нормативным требованиям.

Переключающие вентили и предохранительные клапаны фирмы

LESER позволяют координировать планирование, поставки и

подбор по размерам.

Сферы применения

Переключающие вентили LESER

Переключающие вентили LESER являются техническим

решением, обеспечивающим непрерывную работу установок.

Они применяются в технологических процессах, характерных

следующими обстоятельствами:

• Там, где останов недопустим. Примеры:

– крупные месторождения полезных ископаемых (например,

природного газа);

– емкости для технических газов (например, хранилища

этилена).

• Там, где останов оборудования нежелателен, поскольку

технически трудно реализуем. Останов может повлечь

затвердение, слипание или схватывание среды. Примеры:

– установки, работающие с битумом;

– месторождения нефти;

– установки, работающие с этиленом.

• Там, где останов оборудования нежелателен, поскольку

требуется непрерывный цикл работы, это, например:

– нефтеперерабатывающие установки.

Конструктивные особенности

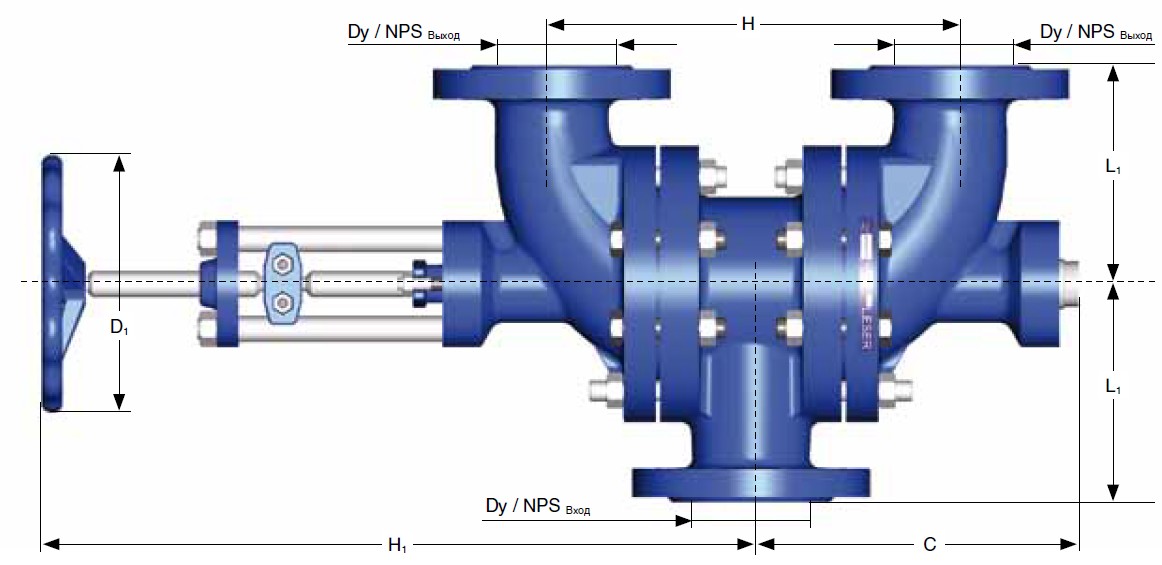

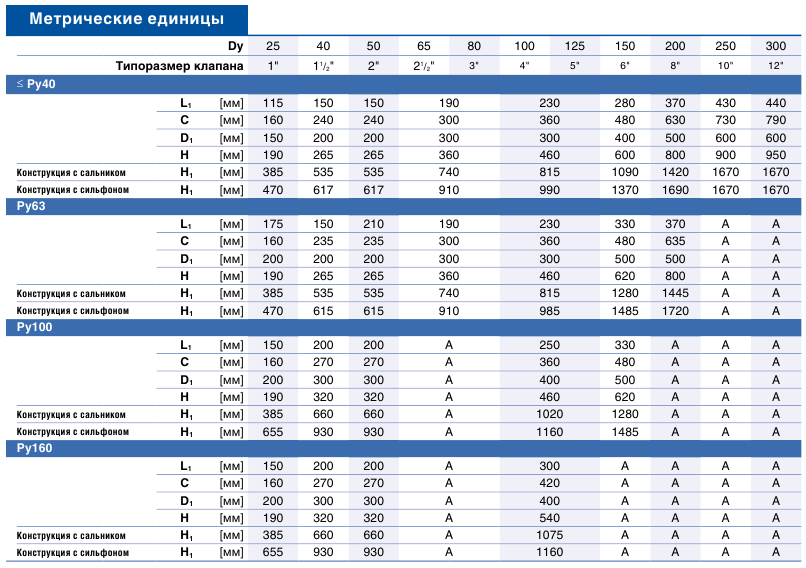

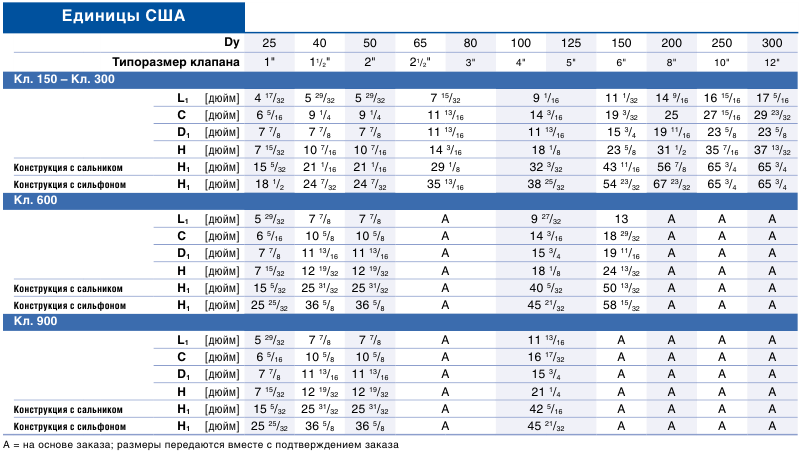

• 13 типоразмеров клапанов, начиная от Dу25 и до Dу500, т. е. от

NPS (номинального размера трубы) 1" и до 20". Используются

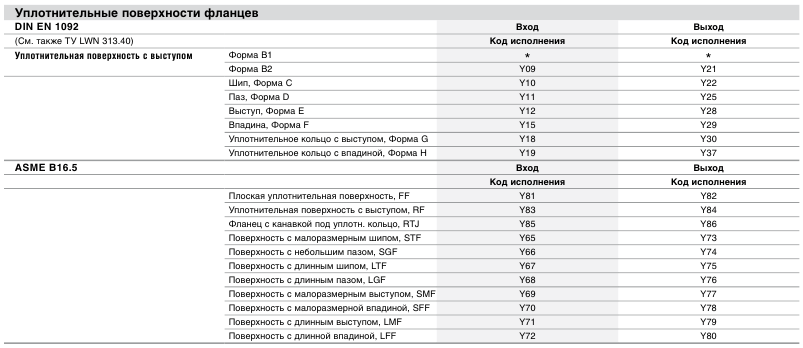

фланцевые соединения как типа EN, так и ASME.

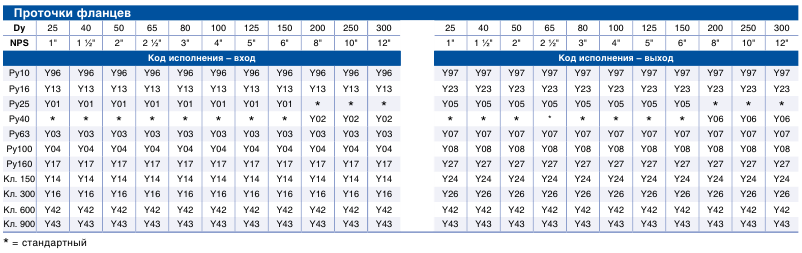

• Классы фланцев Ру 25 – 160 / кл. 150 – 900

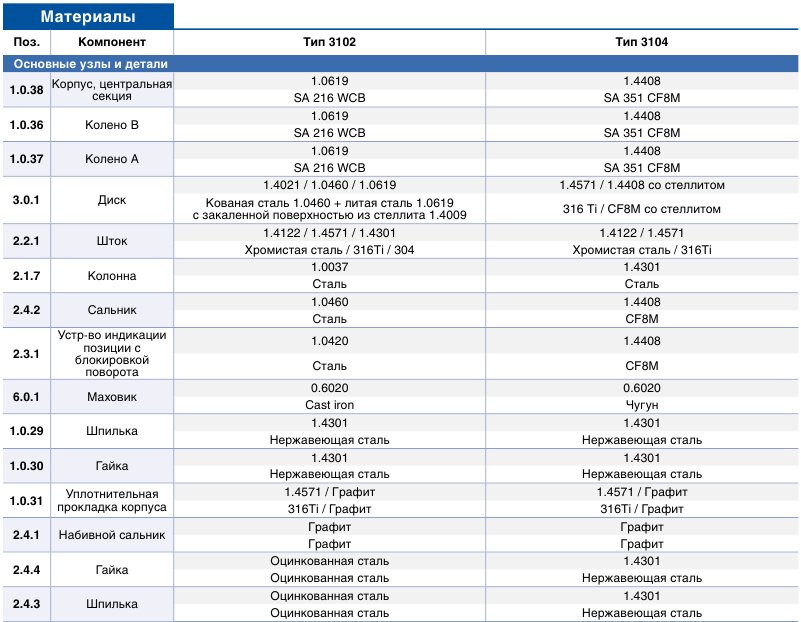

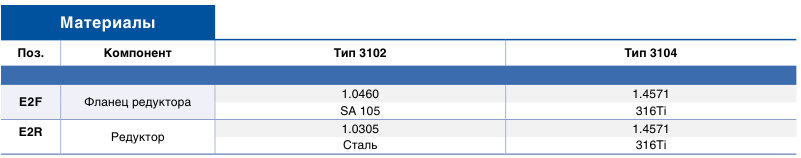

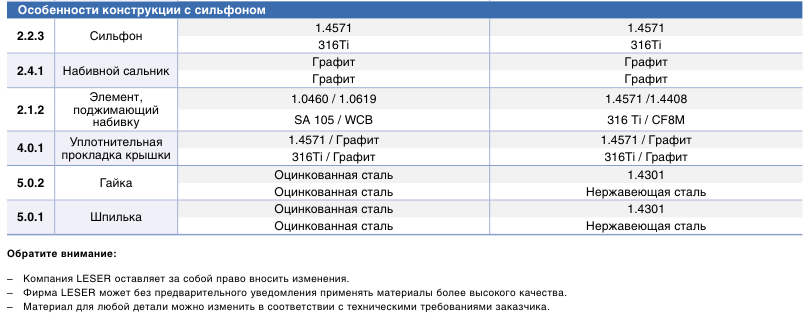

• Материалы корпусов следующие:

• Возможно применение и нестандартных материалов, таких

как Duplex, LCB, LCC или CF3M.

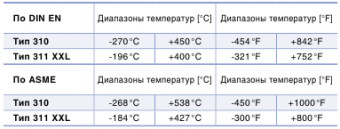

• Диапазон рабочих температур для переключающих вентилей

способствует их самому широкому применению

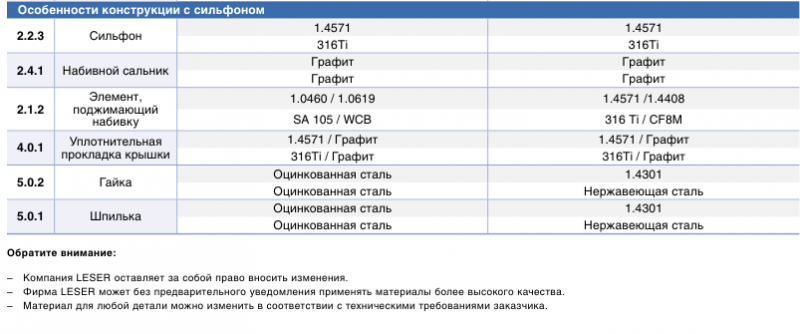

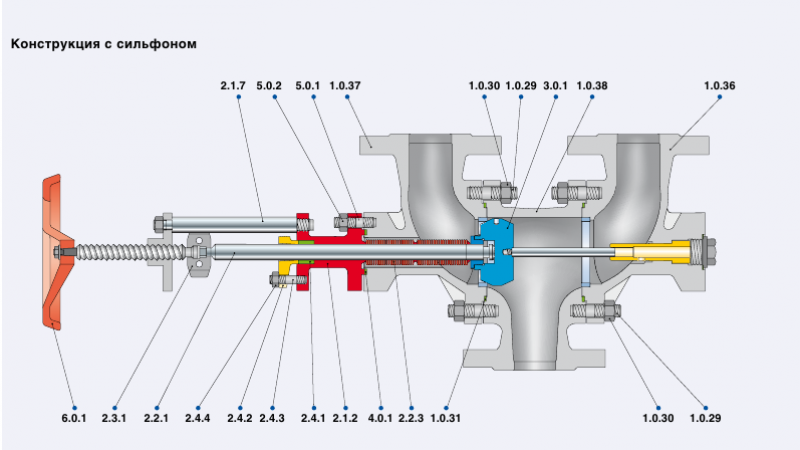

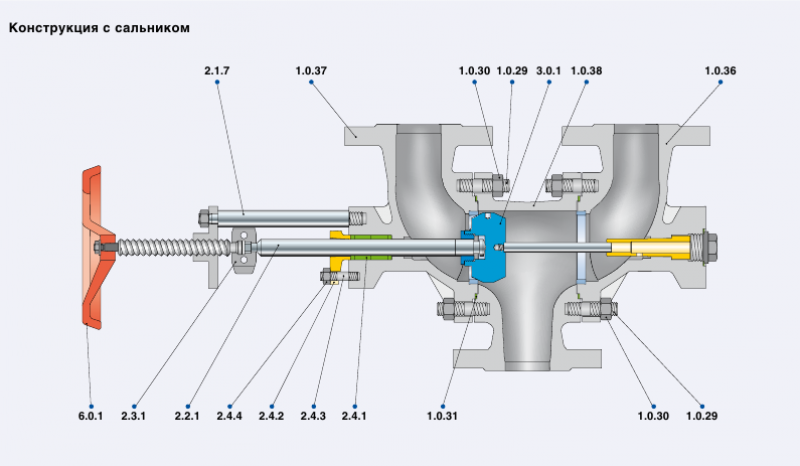

• Уплотнение седла может быть реализовано при помощи

конструкции с сальником или с сильфоном. Исполнение с

сильфоном отвечает требованиям закона ФРГ об ограничении

загрязнения воздуха.

• Компактная и легкая конструкция, при установке не

требующая много места.

• Используется конический диск, что повышает герметичность

седла.

• Стеллитовая поверхность седла препятствует износу.

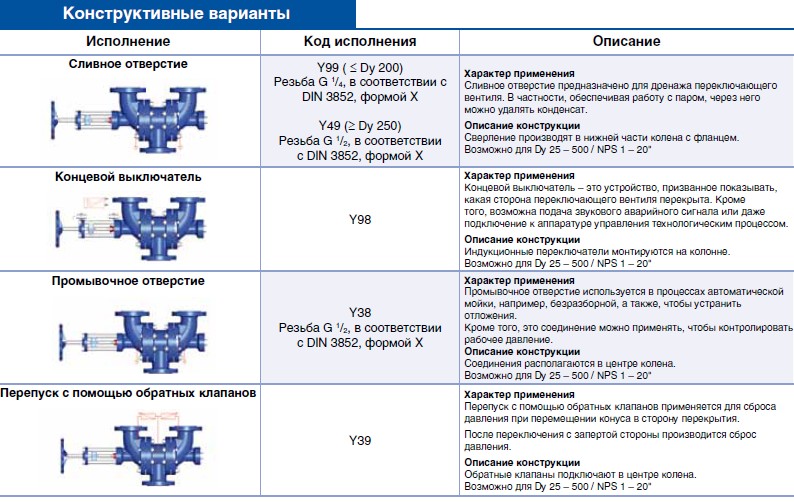

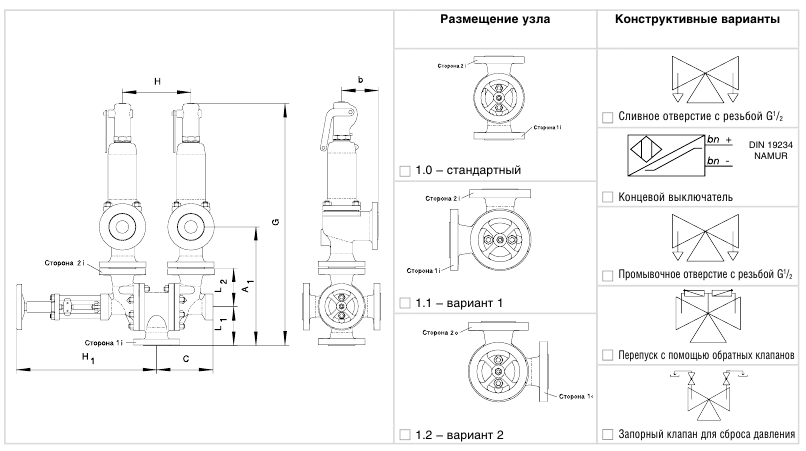

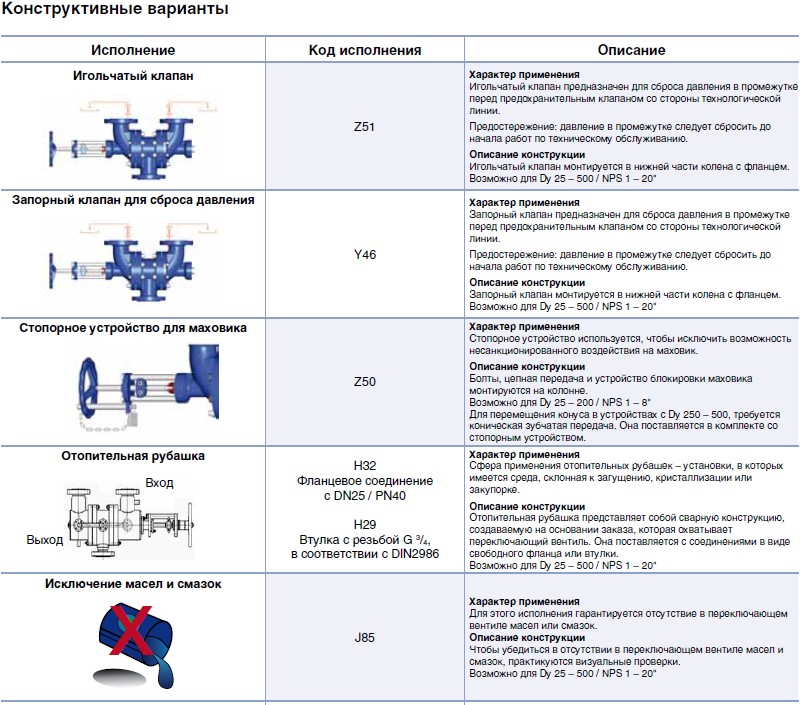

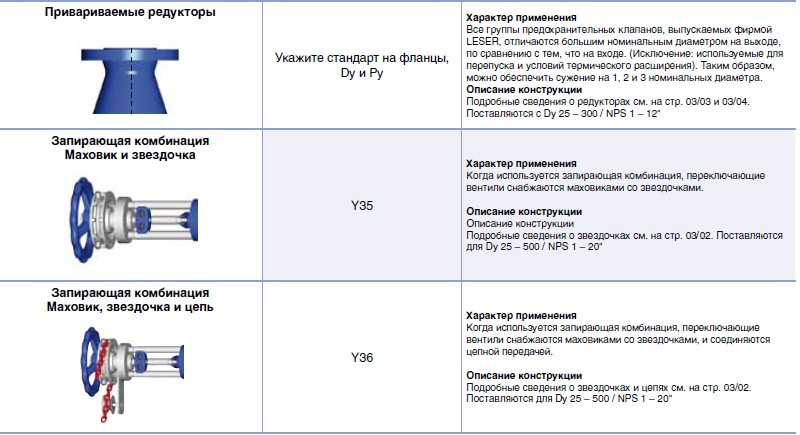

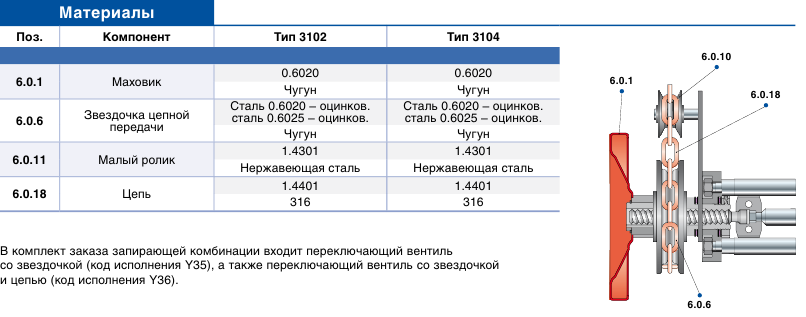

• Чтобы приспособить к условиям конкретной установки,

предлагается самое разное дополнительное оборудование.

• Возможна поставка конструкций, пригодных для

высокосернистого газа или отвечающих требованиям NACE

(Национальная ассоциация инженеров-специалистов по

коррозии (США)).

• Для работы с вязкими средами может поставляться

отопительная рубашка.

Применение по всему миру

Переключающие вентили LESER применимы по всему миру.

Они отвечают национальным и международным нормативным

требованиям для переключающих вентилей, а именно:

– Директиве по оборудованию, работающему под давлением –

PED 97/23/EC.

– Стандарту AD 2000.

– ГОСТ.

– Имеют канадский регистрационный номер CRN.

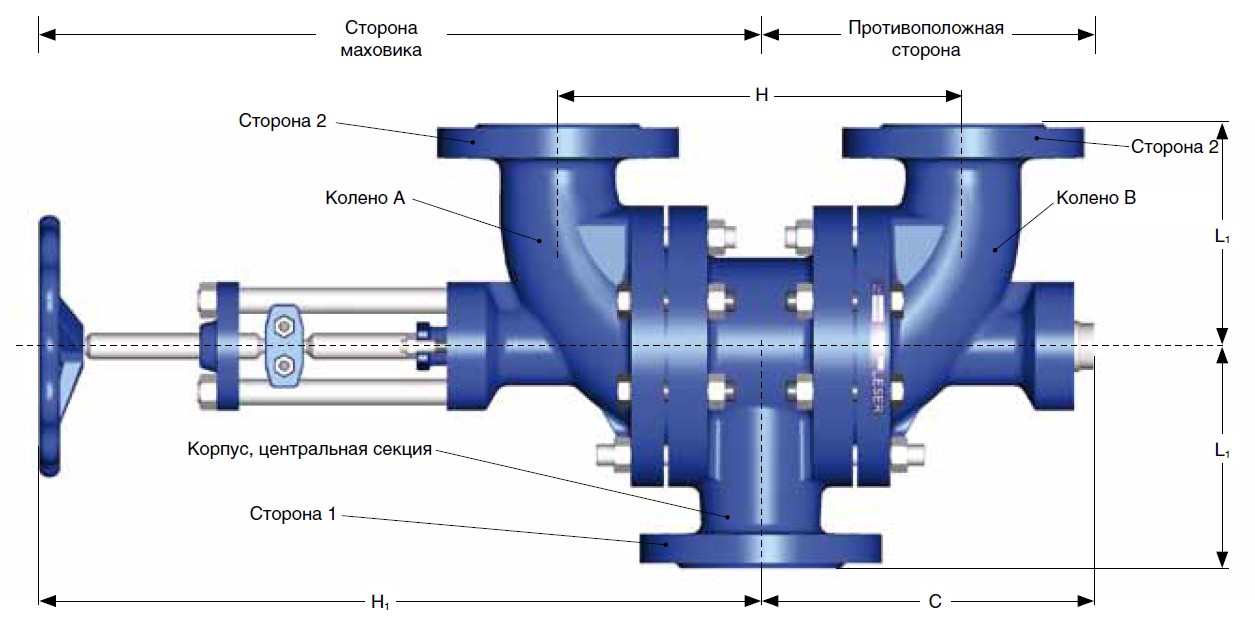

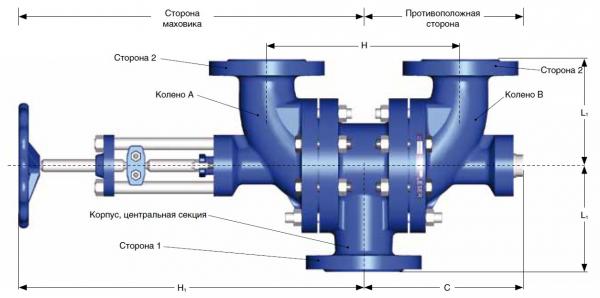

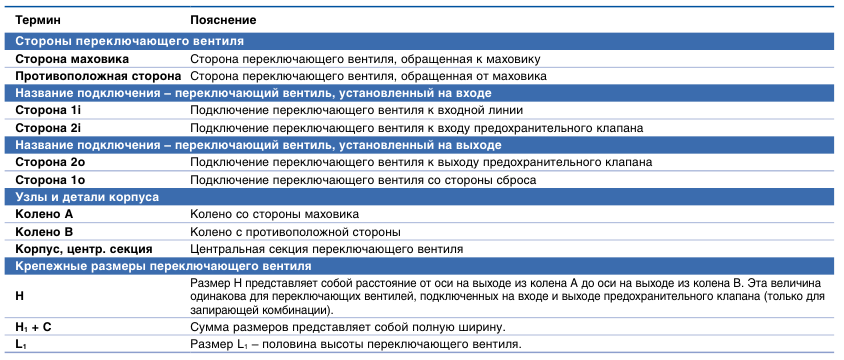

Термины

Общие положения

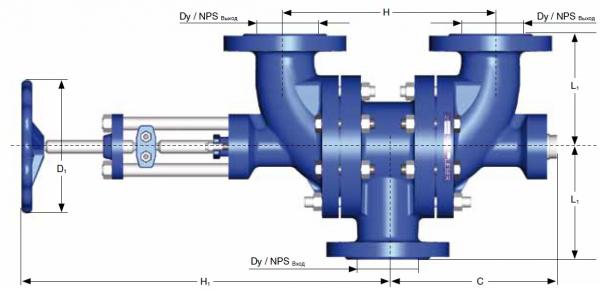

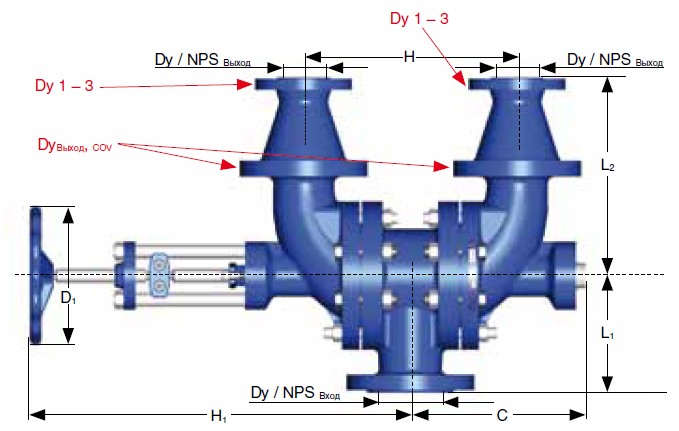

Код типа и номинальные диаметры

Переключающие вентили LESER поставляются в двух версиях:

Тип 310 представляет собой литую конструкцию с

номинальными диаметрами от Dу25 до Dу300 / от NPS 1" до

NPS 12".

Тип 311 XXL представляет собой сварную конструкцию с

номинальными диаметрами Dу400 и Dу500 / NPS 16" и NPS 20".

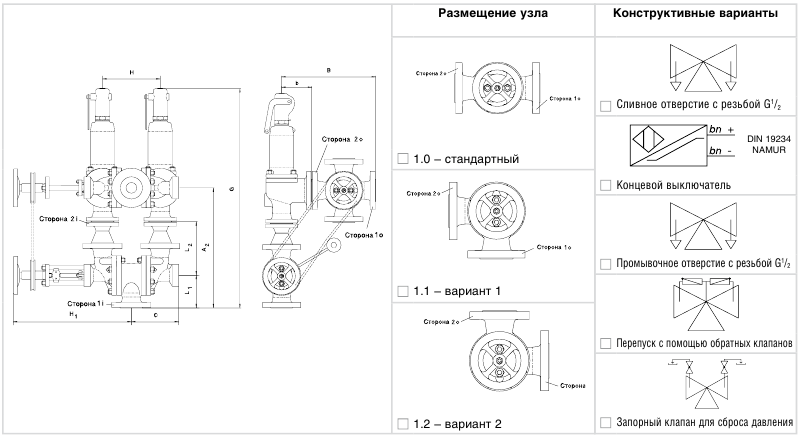

Состояние переключающего вентиля LESER на момент

доставки

В компании LESER перед отгрузкой принято перекрывать сторону,

обращенную к маховику. Это означает, что сторона, обращенная к

маховику, закрыта.

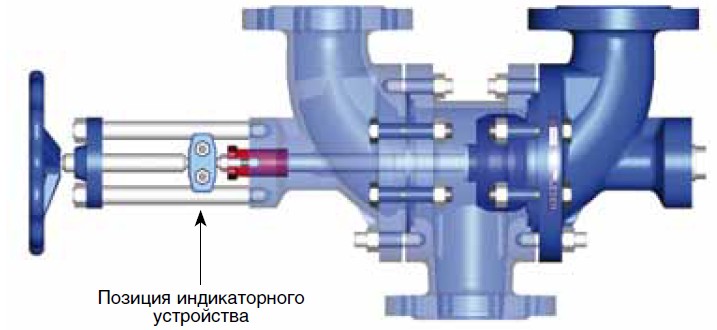

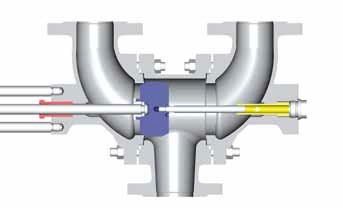

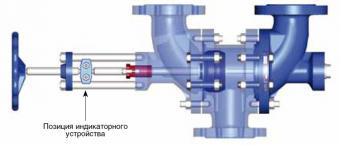

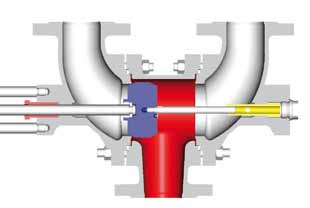

Установить положение диска снаружи можно по позиции

индикаторного устройства. Оно располагается между

конструкциями колонны со стороны маховика, вот в такой позиции.

На момент доставки сторона переключающего вентиля LESER типа 310, обращенная к маховику, перекрыта.

Переключение переключающего вентиля LESER

Переключение переключающего вентиля осуществляется

путем вращения маховика. Проделывая это, убедитесь, что

диск переключен полностью. Устройство будет гарантированно

работать в соответствии с нормативными требованиями, если

диск не будет постоянно занимать центральное положение!

Если диск находится с противоположной стороны, т. е. когда

сторона маховика открыта, тогда устройство индикации позиции

будет перемещено к переключающему вентилю.

Сторона переключающего вентиля LESER типа 310, обращенная от маховика, перекрыта

В нормалях и стандартах, таких как UG-135 из раздела 1,

главы VIII ASME или в § 6 инструкции А2 документа AD 2000

требуется, чтобы даже в момент переключения проходное

сечение обеспечивало беспрепятственный сброс. Конструкция

переключающих вентилей LESER обеспечивает это.

Благодаря применению переключающих вентилей, резервный

предохранительный клапан можно демонтировать во время

работы установки. При этом следует обязательно убедиться,

что подлежащий снятию предохранительный клапан отключен.

Это означает, что соответствующая сторона переключающего

вентиля перекрыта.

Прежде чем демонтировать предохранительный клапан, следует

продуть отключенную сторону переключающего вентиля и

сбросить остаточное давление. Для этой цели фирма LESER

рекомендует воспользоваться сливным отверстием или

запорным клапаном.

Потери давления

Основные положения

В соответствии с международными нормативными требованиями

сброс должен производиться с достаточно большим

массовым расходом, для чего потери давления во входной

линии предохранительного клапана не должны быть выше

3 % от разности между установочным давлением и внешним

противодавлением. Под потерями давления во впускной линии

понимают разность между давлением в защищаемом сосуде и

тем, что на входе в предохранительный клапан.

Это же относится и к комбинации переключающего вентиля

с предохранительными клапанами. Переключающий вентиль

рассматривается, как часть входной линии.

Конструкция переключающего вентиля LESER

Необычайное гидродинамическое совершенство (низкие потери

давления) переключающих вентилей LESER достигается,

благодаря следующим факторам:

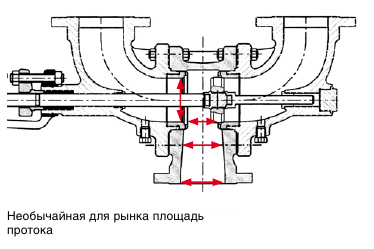

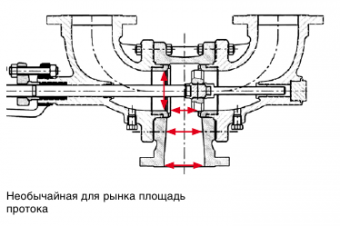

– Площадь протока внутри переключающего вентиля LESER

расширена. Увеличив поперечное сечение, можно сократить

потери давления.

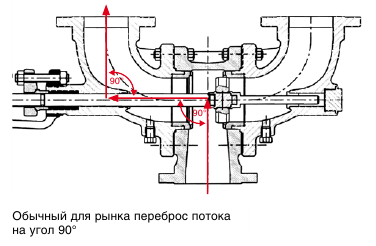

– Вследствие малого угла переброса потока, составляющего

30°, достигается значительное улучшение гидродинамических

характеристик, чем при обычных углах, приближающихся к 90°.

Что необходимо проделать, когда расчетные

потери давления превышают 3 % критерий?

Можно принять ряд мер, которые позволяют сократить потери

давления во входной линии предохранительного клапана и

снизить их до уровня в пределах 3 % критерия.

– Избегайте острых углов в месте врезки трубопровода в сосуд.

– Позаботьтесь, чтобы входная линия в предохранительный

клапан была, как можно короче.

– Увеличьте сечение входной линии.

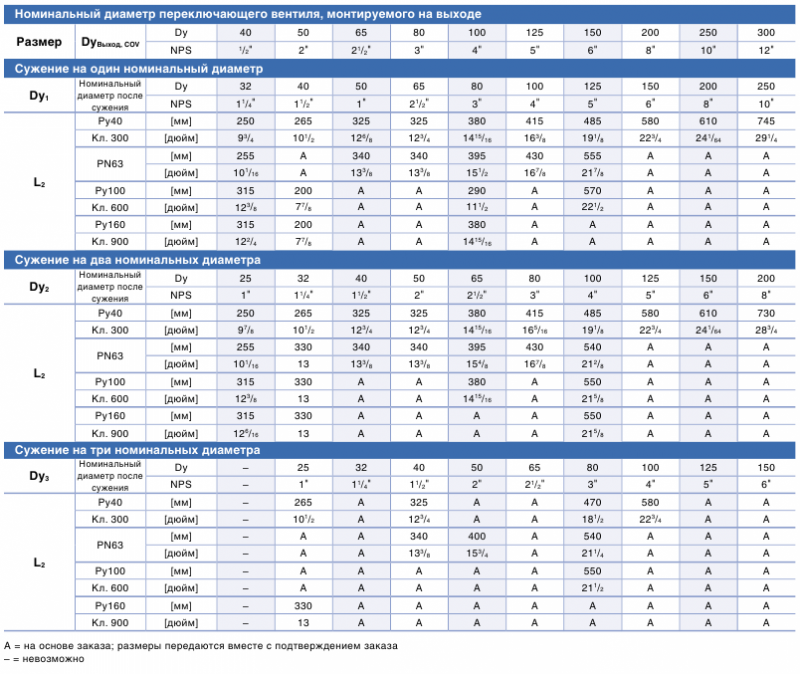

Если, несмотря на все эти меры, 3 % критерий все еще будет

превышен, тогда следует увеличить номинальный диаметр

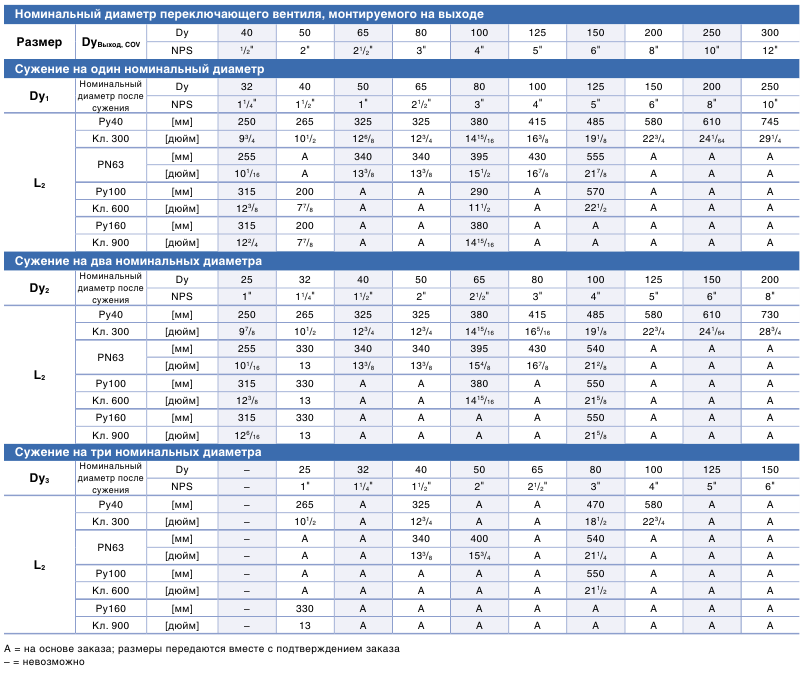

переключающего вентиля и воспользоваться редукторами.

Возможно сужение до трех номинальных диаметров.

Коэффициент сопротивления

Чтобы рассчитать потери давления, используется коэффициент

ζ (дзета). Коэффициент потерь давления (т. е. величина дзета) –

это безразмерный параметр, характеризующий сопротивление

потоку, создаваемое объектом в трубопроводе, по которому

движется среда. В общем, коэффициент потерь давления

должен быть, как можно меньше.

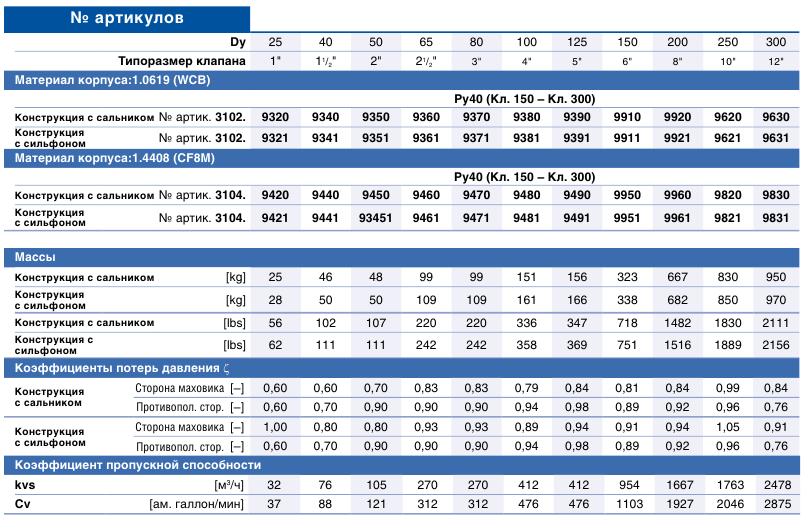

Коэффициенты потерь давления для переключающих вентилей

фирмы LESER были определены в индивидуальном порядке на

испытательном стенде этой компании. Величины, используемые

при расчете потерь давления, для переключающих вентилей

типа 310 см. на стр. 01/03, а для устройств типа 311 XXL на

стр. 02/03. Основы подобного расчета изложены на следующей

странице.

Расчет потерь давления

Расчет потерь давления во входной линии

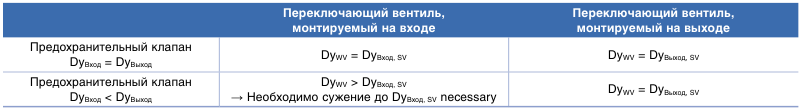

Переключающие вентили LESER конструируют так, чтобы их

можно было комбинировать с предохранительными клапанами

такого же номинального диаметра. Чтобы точно определить,

каким переключающим вентилем следует воспользоваться,

необходимо выполнить расчет

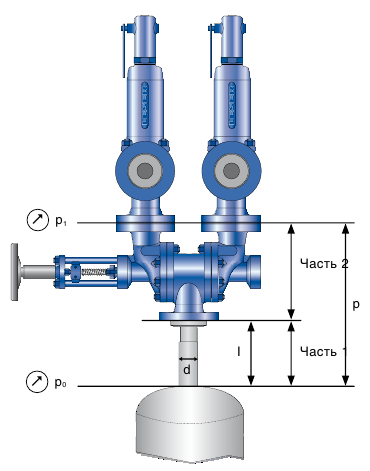

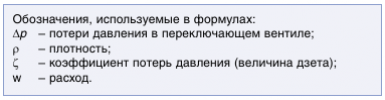

Потери давления во входной линии рассчитываются по следующей

формуле:

откуда

Часть 1: характеризует трение в трубопроводе на входе

в предохранительный клапан.

Часть 2: характеризует форму входной линии. Содержит такие

компоненты, как колена или Переключающие вентили.

Расчет потерь давления в переключающем вентиле

Проверка части 2

Потери в переключающем вентиле выражаются величиной

дзета.

Расчет потерь давления при помощи программы

VALVESTAR®

Простой, не вызывающий ни малейших затруднений у

пользователя способ расчета потерь давления во входной линии

предохранительного клапана – применение разработанной

в компании LESER программы VALVESTAR®. С помощью

программы можно определить потери давления не только

в переключающем вентиле фирмы LESER, но и в других

компонентах трубопровода. Программу VALVESTAR® можно

найти на веб-сайте www.leser.ru.

Этап 1:

Предварительно подберите предохранительный клапан

– Расчет потерь давления во входной линии должен производиться

в рамках подбора предохранительного клапана.

– Можно отдать предпочтению стандарту AD 2000 (инструкция

A2) или ISO 4126-9

Этап 2:

Определите конструкцию предохранительного клапана LESER

Этап 3:

Выбрав предохранительный клапан, рассчитайте потери давления в переключающем вентиле

– Выберите компонент входной линии, в данном случае это будет

переключающий вентиль.

– Введите величину дзета (коэффициент потерь давления)

– Укажите длину линии выше по ходу течения.

На основании исходных данных программа VALVESTAR®

автоматически рассчитывает потери давления во входной

линии предохранительного клапана. В случае необходимости

программа VALVESTAR® также определяет номинальные

диаметры, необходимые, чтобы удовлетворить 3 %

критерию

Форма заказа

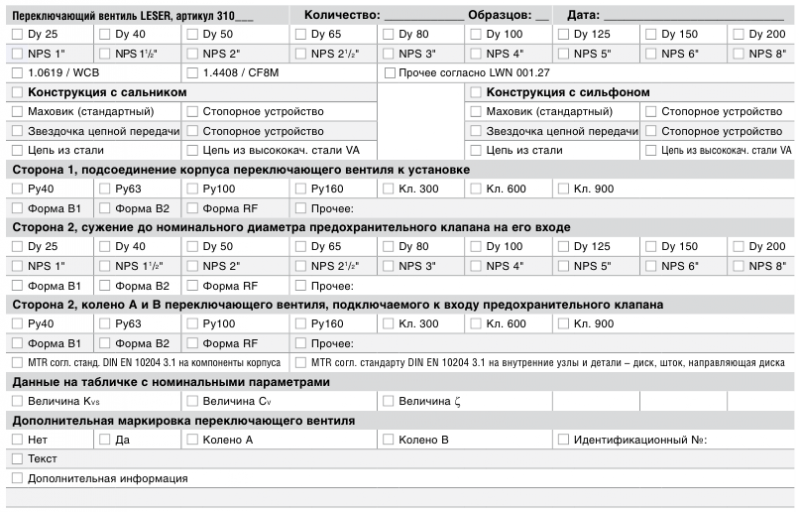

Процедура заказа – форма заказа для установки на входе

Для заказа переключающих вентилей воспользуйтесь

следующими формами. Эта форма применима как

для комбинации с установкой только на входе, так

и для запирающей. Причем относится она только к

переключающим вентилям, монтируемым на входе.

Формы для устройств типа 310 и 311 XXL, равно как и инструкции

для пользователя можно отыскать на сайте компании LESER

www.leser.ru; панель: Download (Загрузка); категория: Catalogues

(Каталоги).

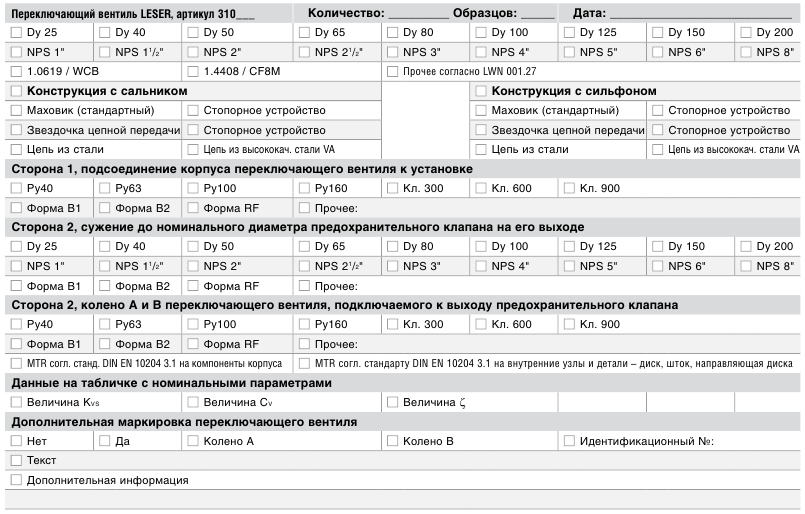

Процедура заказа – Переключающие вентили с выходной стороны

Эта форма применяется для запирающей комбинации. Причем относится она только к переключающим вентилям,

монтируемым на выходе.

ТИП 310

Конструкции

Конструкции и материалы

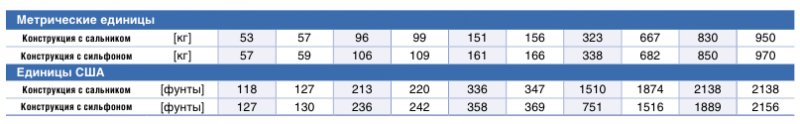

Артикулы, массы, коэффициенты потерь давления и пропускной способности

Размеры – метрические единицы измерения и единицы США

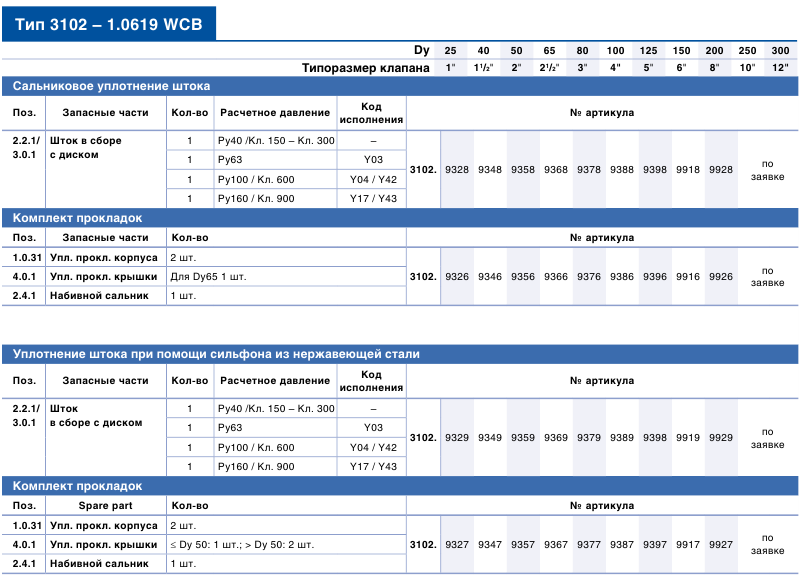

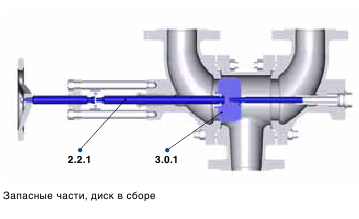

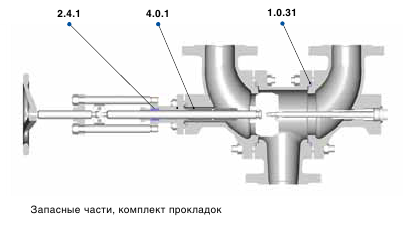

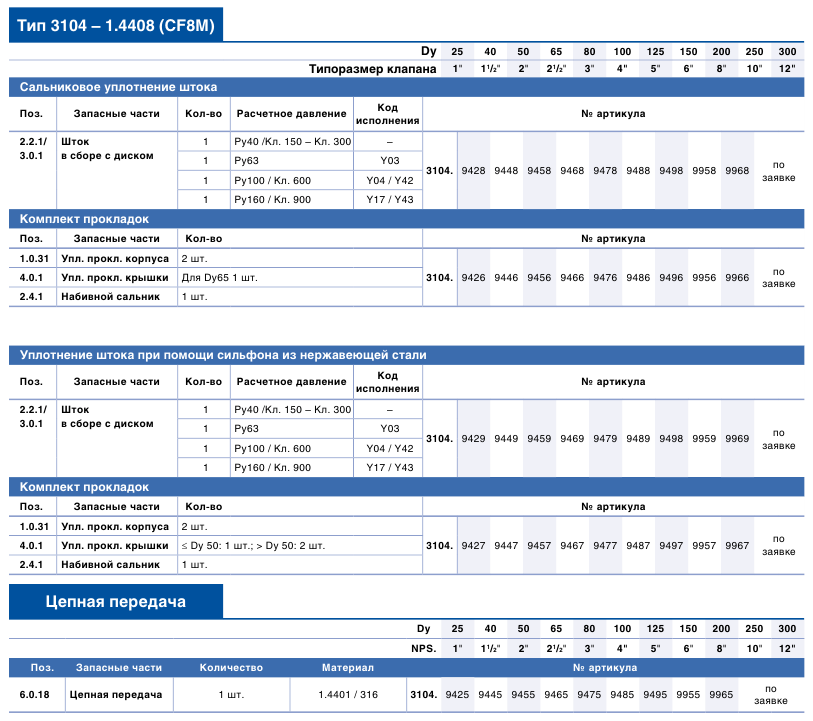

Информация для оформления заказа – запасные части

При выборе запасных частей следует руководствоваться

следующими рекомендациями:

– на 1 переключающий вентиль 1 комплект уплотнительных

прокладок;

– если используется сильфон, 1 сильфон на 1 переключающий

вентиль.

Фактическая потребность в замене деталей определяется по

таким критериям, как:

– рабочая температура;

– окружающая среда;

– выбор материала;

– среда.

Эти эксплуатационные условия оказывают решающее влияние

на срок службы переключащих вентилей.

Комбинации с переключающими вентилями вентилями

Комбинации с предохранительными клапанами

Комбинация с входной стороны

Если переключающий вентиль монтируется на впуске в

предохранительный клапан, такая компоновка называется

комбинацией с входной стороны. На выходе из предохранительного

клапана переключающий вентиль не устанавливается.

Подобная компоновка применима в следующих случаях:

– предохранительный клапан производит продувку в атмосферу;

– каждый предохранительный клапан подключен к отдельной

системе продувки;

– каждый предохранительный клапан имеет отдельную врезку в

общую систему продувки. Здесь необходимо обеспечить, чтобы

после демонтажа предохранительного клапана ни малейших

утечек среды из выпускной линии не было

Вид спереди: Комбинация с входной стороны Вид сбоку: Комбинация с входной стороны

Монтажные размеры для комбинации на входе см. в категории Technical Information (Технические данные) на панели загрузки веб-сайта фирмы LESER www.leser.ru.

Комбинации с предохранительными клапанами

Запирающая комбинация

Если, наряду с переключающим вентилем, смонтированным

на впуске в предохранительный клапан, подобное устройство

устанавливается еще и на выпуске, такая компоновка называется

запирающей комбинацией. Переключающие вентили должны

иметь одинаковый номинальный диаметр, вследствие чего

возможность их монтажа определяется размером Н. Типоразмер

переключающих вентилей определяется по устанавливаемому

на выходе.

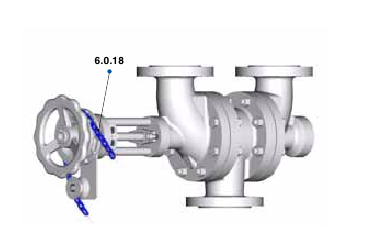

Оба переключающих вентиля монтируются одинаково и

соединяются цепной передачей. Благодаря этому гарантируется,

что резервный предохранительный клапан запирается и с входа,

и с выхода

Примите к сведению, что каждый маховик при закрытии должен

подтягиваться индивидуально, это позволяет компенсировать

люфт в нем самом и в цепной передаче. Только это позволяет

гарантировать герметичное запирание предохранительного

клапана как на входе, так и на выходе.

Эта компоновка применяется, когда предохранительные клапаны

подключены к общей системе продувки.

Монтажные размеры для запирающей комбинации см. в категории Technical Information (Технические данные) на панели загрузки вебсайта фирмы LESER www.leser.ru

Переключающий вентиль – звездочка цепной передачи
