Межфланцевые дисковые затворы серии 600

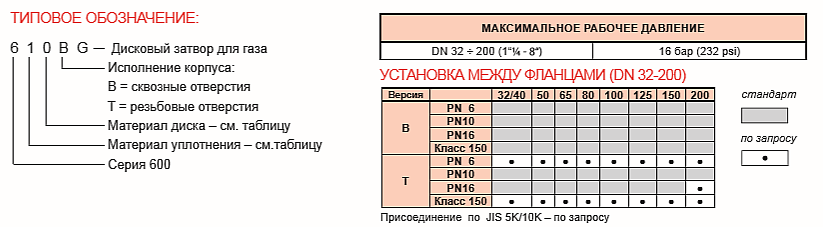

Картинка:

ДИСКОВЫЕ ЗАТВОРЫ СЕРИИ 600 ПРОИЗВОДЯТСЯ ДИАМЕТРАМИ DN 32 ÷ DN 200.
ПРИМЕНЕНИЕ:
Дисковые поворотные затворы серии 600 применяются для различных отраслей, таких как:
• Общее и промышленное применение
• Питьевая вода
• Отопление
• Газ
• Вентиляция и кондиционирование


ТЕСТ НА ГЕРМЕТИЧНОСТЬ СОГЛАСНО:

• EN 12266-1, CLASS A (СООТВЕТСВУЕТ DIN 3230 – LEAK 1)
 • ISO 5208, CLASS A
 • API 598, TAB. 5
• GOST 9544-2005, CLASS A

 СТРОИТЕЛЬНАЯ ДЛИНА СОГЛАСНО:
• EN 558, SERIES 20
 • ISO 5752, SERIES 20
• API 609, TABLE 2
 • GOST 28908-91
ВЕРХНИЙ ФЛАНЕЦ СОГЛАСНО:
• EN ISO 5211		 ПРИСОЕДИНЕНИЕ МЕЖДУ  ФЛАНЦАМИ СОГЛАСНО:
• EN 1092-1
• DIN 2631
 • GOST 12815-80, VAR. 1
 КОНСТРУКЦИЯ ЗАТВОРОВ  СОГЛАСНО:
• EN 593 + A1

ОСНОВНЫЕ ОСОБЕННОСТИ
• Концентрическая  конструкция
• Рукоятка с сектором для  промежуточных положений
• Разнесенная ось
• Посадка с натягом – неразборный вариант
• Удлиненная горловина корпуса согласно  стандарту Heating Systems Regulation
• Окраска в красный цвет RAL 2002 – 80 μm*
• Применение для вакуума максимально  до 0.2 Бар абсолютного давления
