СЕРИЯ 800F - ОБРАТНЫЕ ЗАТВОРЫ
ДИАПАЗОН РАЗМЕРОВ:
• DN: 50 - 300 (2“-12“)
• PN: 10, 16 Бар
ДИАПАЗОН ТЕМПЕРАТУР:
от - 25 °С до + 125 °С
Применение: водоводы, системы отопления, системы водоподготовки
МАТЕРИАЛЫ:
|
1 |
Корпус |
Высокопрочный чугун 0.7040 (GGG40) |
|
2 |
Диск |
Нерж. сталь 1.4308 (CF8) |
|
3 |
Уплотнение |
1 - NBR: Обозначение 814 F 2 - EPDM: Обозначение 824 F по запросу - Материал Viton, Silicone |
|
4 |
Крепеж |
Нерж. сталь 1.4308 (CF8) |
|
5 |
Болт |
Нерж. сталь 1.4301 (AISI 304) |
|
6 |
Уплотнение фланца |
Эластомер |

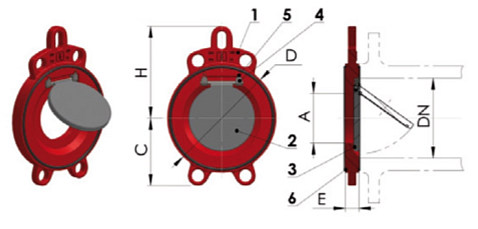

РАЗМЕРЫ:
|
DN (мм) |
А (мм) |
С (мм) |
D (мм) |
Е (мм) |
F (мм) |
Н (мм) |
Масса (кг) |
|
50 |
22 |
64 |
99 |
18 |
130 |
125 |
1,3 |
|
65 |
38 |
72 |
118 |
20 |
142 |
135 |
1,8 |
|
80 |
44 |
93 |
132 |
20 |
150 |
142 |
2,3 |
|
100 |
70 |
107 |
158 |
20 |
112 |
157 |
2,6 |
|
125 |
95 |
119 |
184 |
22 |
120 |
169 |
3,5 |
|
150 |
114 |
133 |
212 |
22 |
137 |
185 |
4,5 |
|
200 |
140 |
166 |
268 |
22 |
159 |
214 |
7 |
|
250 |
185 |
198 |
319 |
29 |
141 |
246 |
12 |
|
300 |
216 |
234 |
370 |
38 |
162 |
284 |
21,5 |
