ФОРМА СЛЕДУЕТ ЗА ФУНКЦИЕЙ.
Хорошее управление и надежная работа.
|

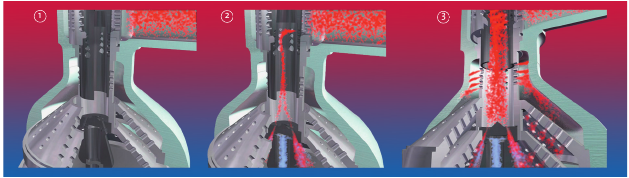

ФАЗА ВХОДА ПАРА
1 Перфорированный цилиндр клапана начинает под-
ниматься, пропуская определённое количество пара
через отверстия первой редуцирующей ступени.
2 Этот пар поступает к интегрированному охладителю,
где, в результате эжекции, смешивается с водой, посту-
пающей через сопла фурмы. При прохождении необхо-
димого для эжекции количества пара, перфорирован-
ный цилиндр 1-ой ступени продолжает движение,
открывая тем самым отверстия перфорированного
цилиндра 2-ой ступени.
ПОНИЖЕНИЕ ДАВЛЕНИЯ
3 Отверстия просверлены таким образом, что их раз-
мер и расположение соответствуют определённой
|
характеристике регулирования рахода и давле-
ния.После прохождения через парораспылитель
рабочий пар направляется к температурному датчи-
ку, который открывает клапан регулирования подачи
охлаждающей воды. Это обеспечивает наличие пара
для распыления до впрыска воды

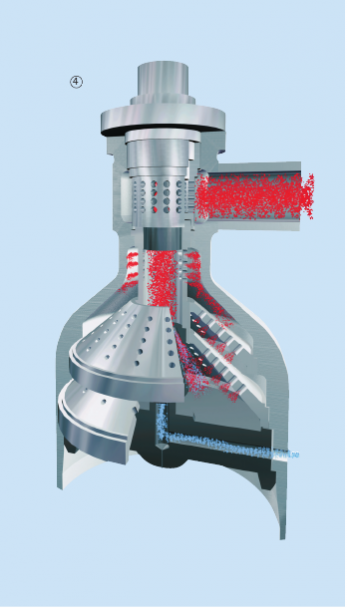

ФАЗА ВЫПУСКА
4 Охлаждающая жидкость распыляется, благодаря
кинетической энергии рабочего пара, с последую-
щим испарением капель. Снижение давления и
понижение температуры перегретого пара заверше-
но. В зависимости от величины падения давления
для снижения шума и скорости движения пара в
выходной части клапана могут быть установлены
дополнительные дросселирующие шайбы.
|

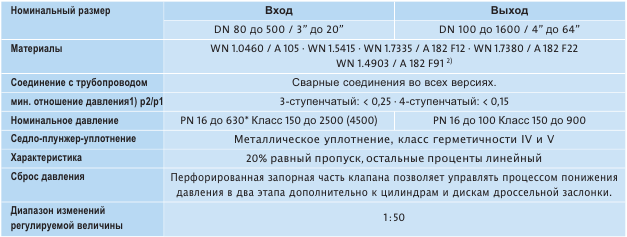

Технически данные
 |
ДОСТУПНОСТЬ ШИРОКИЙ АССОРТИМЕНТ ПО ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ И ГАБАРИТАМ И РАБОТОСПОСОБНОСТЬ
|

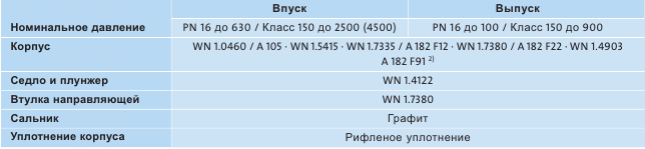

Материалы (стандартное исполнение)
БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО.

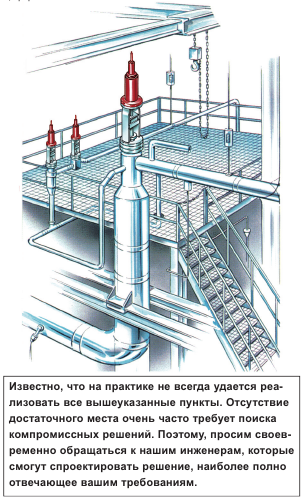

Установка в условиях заказчика/ инструкции по эксплуатации
для повышенной работоспособности
|
Паропреобразовательная станция состоит из паропреобразователь-
ного клапана и соединенного с ним клапана регулирования подачи
охлаждающей воды. Координирование температуры в этих двух
компонентах является важным условием для надлежащей эксплуа-
тации системы.
Паропроводы
Не допускается наличие прямоугольных или трехмерных колен
непосредственно перед клапаном либо за ним.
• Основные значения для прямых участков трубопровода следую-
щие:
- Впускной трубопровод - примерно 5 диаметров, мин. 2-5 м в
соответствии с номинальным размером.
- Выпускной трубопровод примерно 5 диаметров, мин. 2-5 м в
соответствии с номинальным размером.
• Впускной трубопровод должен иметь уклон против направления
движения потока от 100: 1 до 200: 1. Сливная труба соответ-
ствующего размера должна быть установлена в самом низком
месте.
Наличие трубопроводов для подогрева и тепловодов предотвраща-
ет образование конденсата и снижает критические перепады темпе-
ратуры при запуске и остановке. Помните, при постоянной эксплуа-
тации может образоваться небольшое количество конденсата. При
этом частый запуск и выключение являются причинами образова-
ния большого количества конденсата.
• Соблюдайте рекомендуемые значения при запуске. В противном
случае возникает риск появления термических нагрузок. Линей-
ное растяжение должно проходит постепенно.
• Паропреобразовательный клапан и клапан регулирования подачи
охлаждающей воды должны быть расположены рядом, при этом
клапан регулирования подачи охлаждающей воды должен быть
ниже точки впуска паропреобразовательного клапана.
• Вертикальный шпиндель обеспечивает простоту обслуживания и
сокращение времени сборки. Подача воды для охлаждения пере-
гретого пара через симметрично расположенные нагнетательные
трубы. Они обеспечивают постоянную подачу воды к точке впуска
преобразовательного клапана. В случае остановки операции они
предотвращают слив охлаждающей воды из трубопроводов.
Сливной трубопровод расположен в самой нижней точке систе-
мы.
|
Трубопроводы подачи воды для охлаждения перегретого пара
Трубопроводы подачи воды для охлаждения перегретого пара
должны быть установлены с определенным изгибом для обеспече-
ния прохода между системой паропроводов и трубопроводов охла-
ждающей воды. На прямом участке выпускной трубы устанавливают-
ся термодатчики на расстоянии мин. 5-8 м от клапана, на горизон-
тальных пароотводах – в позициях, соответствующих 4 и 8 часам на
циферблате.
 |
ТЕХНИЧЕСКА ИНФОРМАЦИЯ
Дополнительная информация приведена в подроб-
ных перечнях характеристик.

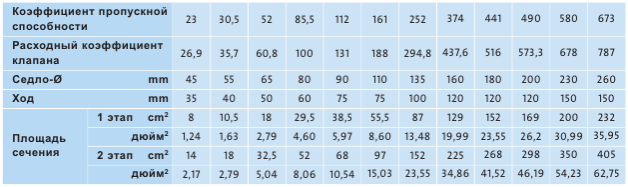

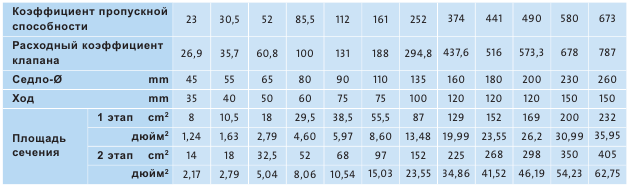

Предлагаемые значения коэффициента пропускной способност
(Kvs) и расходного коэффициэнта клапана (Cv).
СДЕЛАНО В ГЕРМАНИИ.
Вы получите высококачественный продукт, произве-
денныйнемецкими специалистами в области клапанов!
|
НАША ФИЛОСОФИЯ
Регулирующие клапаны, в качестве корректирующих эле-
ментов устанавливаются в линии для управления давле-
нием, температурой, расходом и уровнем, на электро-
станциях и в промышленных установках. Эти устройства
должны иметь высокий уровень точности, качества и
надежности. В течение более 100 лет, мы совместно с
инженерами электростанций, потребителями, а также
техническими и научными институтами собираем теорети-
ческий и практический опыт в данной области.
Прочная и надежная конструкция обеспечивает опти-
мальную эксплуатацию и рабочую производительность
клапанов, используемых на электростанциях, от самого
маленького до самого большого. Наши специальные
регулировочные клапаны успешно используются во всем
мире.
КАЧЕСТВО НАШЕЙ ПРОДУКЦИИ
Постоянное высокое качество продукции – это резуль-
тат обоснованной концепции. Мы внедрили широкий
комплекс мер, обеспечивающих высокое качество:
начиная с постоянной проверки чертежей и производ-
ства, затем жесткая проверка материалов, проверка
поверхностей на отсутствие сколов, радиографические
и ультразвуковые испытания и заканчивая испытаниями
давлением и на герметичность в соответствии с норма-
тивными документами. Мы выполняем все требования,
оговоренные в DIN, EN, VdTЬV, AD-2000, TRD, а также
зарубежных нормативных документов и стандартов,
таких как ASME, ANSI и IBR. Наши стандарты по обес-
печению качества утверждены в соответствии со сле-
дующими нормативными документами: DIN EN ISO
9001: 2000, руководство 27/23 EG, KTA 1401 и ASME.
 |
Наши регулирующие клапаны были испытаны известны-
ми организациями по приемке товаров, такими как TЬV,
German Lloyd, Brit. Lloyd, Lloyd‘s Register of Shipping и
Norske Veritas.
НАШИ УСЛУГИ
После поставки, команда квалифицированных инжене-
ров по обслуживанию окажет помощь во время периода
запуска или при осуществлении обычного регулярного
обслуживания. Кроме того, ремонтный отдел, который
входит в состав производственного отдела, всегда готов
вам помочь. Мы не только профессионально проводим
испытания по дальнейшей эксплуатации или произво-
дим ремонт, мы также внедряем новые элементы кон-
струкции в вашу систему.
За дополнительной информацией просим обра-
щаться к нам. Наши инженеры всегда рады побесе-
довать с вами.
 |
