РАБОЧИЕ СРЕДЫ
Жидкости нейтральные и не нейтральные
ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ
Для за- и развоздушивания емкостей и систем под давлением при заполнении и опорожнении, а также для деаэрации жидкостей.
• Бытовые и промышленные системы отопления
• Развоздушивание трубопроводов

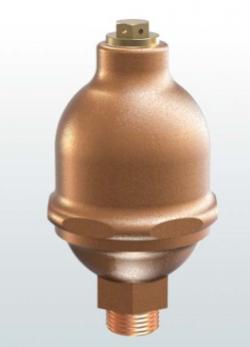

Воздухоотводчик монтируется вертикально в максимально возможно высокой точке системы, там, где может скапливаться воздух. Развоздушивание осуществляется, когда поплавок находится в нижней части корпуса. После завершения развоздушивания в клапан начинает поступать вода, поднимающая поплавок, который закрывает клапан. Заполнение воздухом осуществляется, при понижении уровня воды в системе. Поплавок опускается и открывает клапан. и поплавок опять находится в свободном положении.
ИСПОЛНЕНИЕ КЛАПАНА
Тип 620
Вход и выход воздуха происходит через боковые отверстия в винте, осуществляющем функцию седла клапана.
Пример заказа для типа 620 с подключением 3/8“: 620-10
Тип 620d
Заполнение воздухом и опорожнение осуществляется через сквозное отверстие в винте, осуществляющем функцию седла клапана, с внутренней резьбой 3/8“ или 1/2“.
Пример заказа для типа 620d с 1/2“ присоединением и внутрненней резьбой винта 1/2“: 620d-15 / 15
