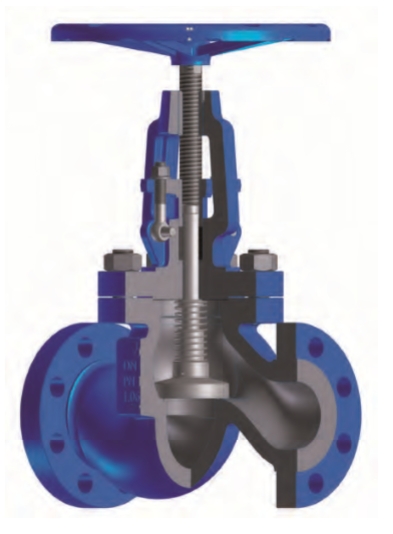

Картинка:
Стандарт: EN 13709
DN 15 ÷ DN 100
PN 25 ÷ PN 160
Скачать полное описание в формате PDF
| Основные характеристики • Корпус и крышка клапана изготавливаются литьем или ковкой стали • Корпус и крышка соединены шпильками (BB) • Выдвижной шпиндель (RS), наружная резьба и втулка ходовая в бугеле (OS&Y) • В открытом положении работает как обратный клапан, при вращении шпинделя до упора на закрытие превращается в запорный клапан • Рабочие кромки седла и плунжера могут быть из основного материала или с наплавкой Применение • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях |
Рабочие среды • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов Давление и температура (таблица А.6.7) • Давление до 160 bar • Tемпература дo 600 oC Maтериал (таблица А.6.1) • Углеродистая, легированная и нержавеющая сталь Преимущества • Длительный срок эксплуатации • Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу • Простота в обращении и обслуживании • Возможность замены сальника во время работы |
Дополнительные варианты • Электрический, гидравлический или пневматический привод • Индикатор положения • Удлинитель шпинделя • Блокировка • Плунжер с мягким уплотнением и сальник из PTFE • Присоединение фланцевое или под приварку по стандартам: ГОСТ, DIN, ANSI... • Покрытие (окраска конструкции) по заказу клиентов • Клапаны с ответными фланцами, прокладками и крепежом Испытания • Испытания запорных клапанов проводятся по стандарту EN 12266, Часть 1 и Часть 2 |
